Przełącznik SPDT do współpracy z napięciami ujemnymi we wzmacniaczach mocy GaN

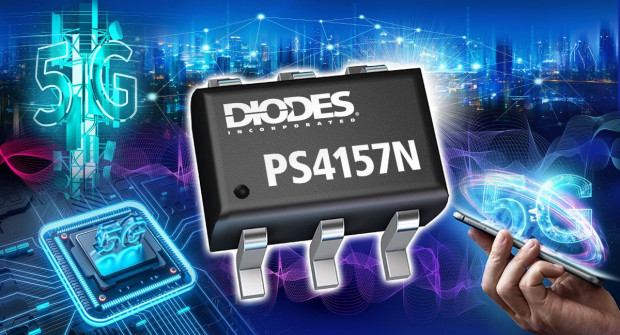

PS4157N to nietypowy, dwukierunkowy przełącznik SPDT do przełączania napięć ujemnych, zaprojektowany specjalnie do przełączania napięć polaryzacji wzmacniaczy mocy GaN w aplikacjach 5G AAU. Jego zakres napięcia zasilania V_EE rozciąga się od -12 do -4 V, a wejście sterujące zapewnia kompatybilność z układami zasilanymi napięciem 1,8 V. Rezystancja wewnętrzna R_ON nie przekracza 5 Ω przy V_EE równym -10 V. Układ może przełączać zarówno napięcia stałe, jak i przemienne (do 200 MHz).

PS4157N jest zabezpieczony przed wyładowaniami ESD do 3 kV (HBM). Nadaje się do pracy w szerokim zakresie temperatury otoczenia od -55 do +125°C. Jest zamykany w obudowie SOT363 o wymiarach maks. 2,4 x 2,2 x 1,1 mm.
