Wzmacniacze szerokopasmowe na zakres częstotliwości pracy 1,4...7,1 GHz

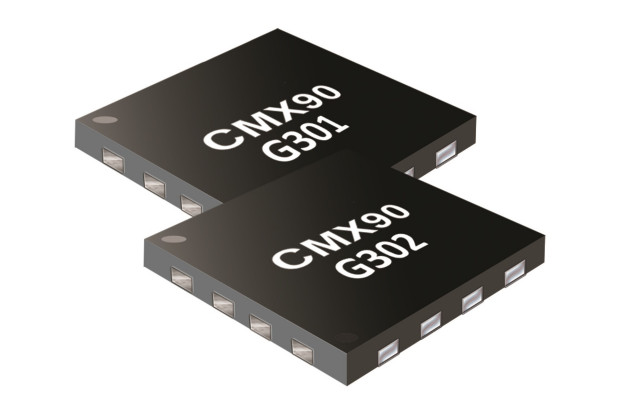

CMX90G301 i CMX90G302 to uniwersalne wzmacniacze szerokopasmowe o zakresie częstotliwości pracy od 1,4 do 7,1 GHz, zamykane w obudowach VQFN-16 o powierzchni 3 x 3 mm. Układy te wyróżniają się charakterystyką częstotliwościową o dodatnim nachyleniu (odpowiednio +1 dB i +2 dB w paśmie pracy), eliminującą konieczność kompensowania strat w systemie, rosnących wraz z częstotliwością. Wymagają dołączenia jedynie kondensatorów na linii zasilania. Ich wejścia i wyjścia są dopasowane do impedancji 50 Ω.

CMX90G301 i CMX90G302 są produkowane w technologii GaAs pHEMT, zapewniającej energooszczędną pracę, małe szumy i duże wzmocnienie. Mogą być zasilane napięciem od 2,7 do 5 V i pobierają typowo 20 mA prądu.

Pozostałe parametry:

• wzmocnienie: 14,5...15,5 dB,
• NF: 2 dB,
• maks. moc wejściowa: +10 dBm,
• P1dB: +11,5 dBm @ 3,5 GHz,
• OIP3: 21 dBm (Δf=10 MHz, f=3,5 GHz),
• zakres temperatury pracy: -40...+105°C.
