Programowalny jednokanałowy układ opóźniający z tłumikiem cyfrowym na pasmo 0,5...19 GHz

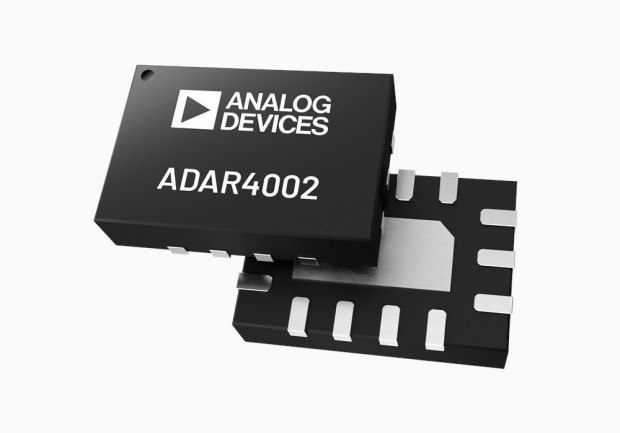

ADAR4002 to szerokopasmowy, programowalny układ opóźniający z tłumikiem cyfrowym, przeznaczony do zastosowań w układach sterowania szykami antenowymi, aparaturze pomiarowej, radarach i systemach komunikacyjnych. Jest układem jednokanałowym, dwukierunkowym, umożliwiającym transmisję sygnałów o częstotliwości z zakresu 0,5...19 GHz. Zawiera dopasowanie 50 Ω na porcie wejściowym i wyjściowym.

Sekcja opóźniająca oferuje dwa programowalne tryby pracy o 7-bitowej rozdzielczości:

• TD_Mode0: o zakresie programowania 0...508 ps i rozdzielczości 4 ps,
• TD_Mode1: o zakresie programowania 0...254 ps i rozdzielczości 2 ps.

Sekcja tłumika cyfrowego pracuje z 6-bitową rozdzielczością, umożliwiając tłumienie sygnału w zakresie 0...31,5 dB z krokiem 0,5 dB. ADAR4002 jest sterowany za pośrednictwem interfejsu SPI. Zawiera rejestr przesuwny, umożliwiający łączenie kaskadowe kilku układów. Jest zamykany w obudowie LFCSP-14 o powierzchni zaledwie 3 x 2 mm. Pracuje z podwójnym napięciem zasilania 1,0 V i 1,2 V, pobierając około 1 mW mocy.
