Przełącznik SP4T na pasmo DC...18 GHz

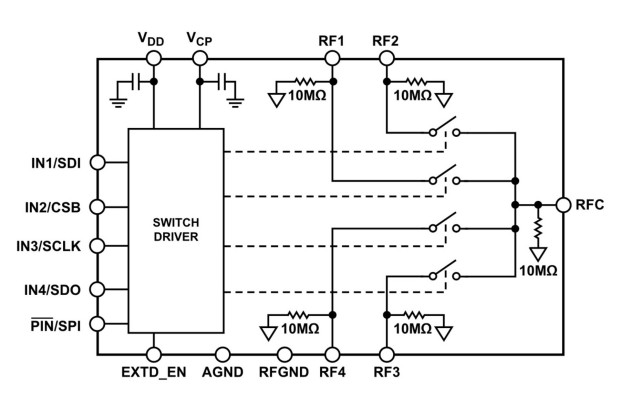

Szerokopasmowy przełącznik SP4T ADGM1144 firmy Analog Devices został zaprojektowany do zastosowań w testerach ATE, aparaturze pomiarowej i systemach komunikacyjnych. Jest to układ o bardzo dobrej liniowości, zrealizowany w technologii MEMS i zamykany w miniaturowej obudowie LGA-24 o wymiarach 5 x 4 x 1 mm. Może przełączać sygnały o częstotliwości od DC do 18 GHz, zapewniając małe straty wtrącone (typ. -1,7 dB @ 16 GHz) i małą rezystancję wewnętrzną (typ. 1,9 Ω). Pracuje przy maksymalnej mocy sygnału wejściowego 33 dBm. Linie wyjściowe są zakończone rezystorami 10 MΩ, eliminującymi część elementów współpracujących.

ADGM1144 może być sterowany za pośrednictwem interfejsu SPI lub równoległego.

Ważniejsze parametry:

• pasmo: DC...18 GHz,
• izolacja: typ. -18,5 dB @ 6 GHz,
• straty wtrącone: typ. -1,7 dB @ 16 GHz,
• rezystancja wewnętrzna: typ. 1,9 Ω,
• IIP3: typ. 73 dBm,
• czas przełączania: typ. 200 μs,
• żywotność: min. 200 milionów cykli,
• zakres temperatury pracy: od -40 do +85°C.
