Dwukanałowy wzmacniacz current-sense do układów napędowych i zasilających

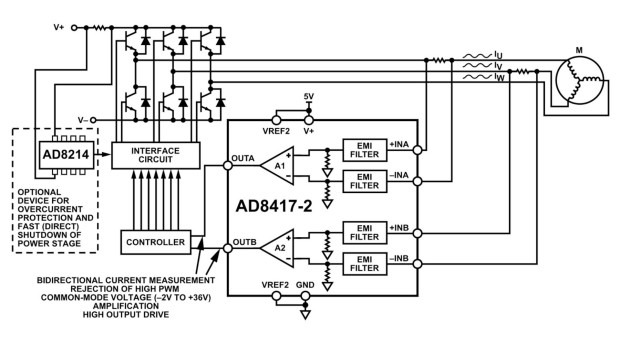

Firma Analog Devices powiększyła ofertę wzmacniaczy current-sense o nowy model oznaczony symbolem AD8417-2, przeznaczony do dwukierunkowego pomiaru natężenia prądu m.in. w układach napędowych i zasilających oraz zaworach elektromagnetycznych. Jest to wzmacniacz dwukanałowy o zakresie napięcia zasilania 2,7...5,5 V i zakresie wejściowego napięcia sumacyjnego od -2 do +36 V_DC. Wykazuje bardzo małe napięcie offsetu (maks. ±400 μV) i bardzo mały dryft napięcia offsetu (0,1 μV/°C) w całym zakresie dopuszczalnej temperatury pracy od -40 do +125°C i w całym zakresie wejściowego napięcia sumacyjnego. Pracuje z nominalnym wzmocnieniem 60 V/V. Zapewnia skuteczne tłumienie składowej sumacyjnej (CMRR=86 dB w zakresie DC...10 kHz).

AD8417-2 jest zamykany w obudowie WLCSP o powierzchni zaledwie 1,9 x 1,0 mm, mniejszej od powierzchni innych podobnych wzmacniaczy, nawet w wersjach jednokanałowych.
