Tranzystory MOSFET w obudowach TCPAK57 z chłodzeniem Top-Cool
onsemi wprowadza na rynek serię 7 tranzystorów MOSFET zamykanych w obudowach TCPAK57 z wyprowadzeniami gull wing i innowacyjnym systemem chłodzenia Top-Cool, upraszczającym projekt i redukującym koszty w aplikacjach o dużej gęstości mocy. Uzyskały one kwalifikację AEC-Q101 i mogą pracować z maksymalną temperaturą złącza +175°C.

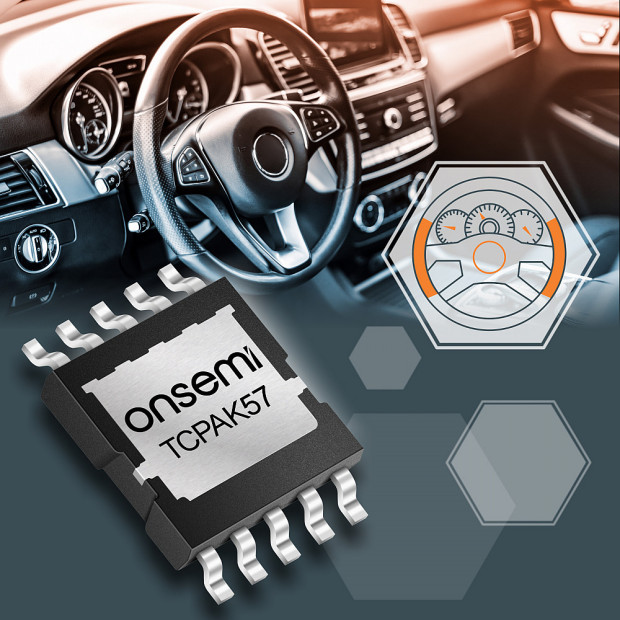

Tranzystory w obudowach TCPAK57 (7 x 5 mm) zawierają metalowe wyprowadzenie o powierzchni 16,5 mm2, umożliwiające szybkie odprowadzanie ciepła do radiatora, zamiast do płytki drukowanej, jak ma to miejsce w przypadku tradycyjnych obudów. Nowa oferta obejmuje tranzystory n-kanałowe o napięciach przebicia 40, 60 i 80 V. Charakteryzują się one rezystancją RDS(on) od 1 mΩ i ładunkiem bramki od 23 nC. Mogą pracować przy maksymalnym prądzie drenu do 319 A.
|
|
V(BR)DSS maks. |
VGS(th) maks. |
ID maks. |
PD maks. |
RDS(on) maks. @ VGS=10 V |
Qg @ VGS=10 V |
CISS typ. |
|
NVMJST2D6N08H |
40 V |
4,0 V |
268 A |
150 W |
1,0 mΩ |
86 nC |
6,1 nF |
|
NVMJST1D2N04C |
40 V |
3,5 V |
102 A |
68 W |
1,2 mΩ |
82 nC |
5,34 nF |
|
NVMJST3D3N04C |
40 V |
3,5 V |
319 A |
300 W |
1,35 mΩ |
65 nC |
4,3 nF |
|
NVMJST1D4N06CL |
40 V |
3,5 V |
235 A |
128 W |
1,46 mΩ |
91 nC |
6,66 nF |
|
NVMJST1D6N04C |
40 V |
3,5 V |
300 A |
166 W |
1,65 mΩ |
47 nC |
3,3 nF |
|
NVMJST1D3N04C |
60 V |
2,0 V |
250 A |
167 W |
2,8 mΩ |
64 nC |
4,12 nF |
|
NVMJST0D9N04C |
80 V |
4,0 V |
157 A |
166 W |
3,3 mΩ |
23 nC |
1,6 nF |
