Rodzina diod prostowniczych CFT (Clip-bonded FlatPower) firmy Nexperia powiększyła się o nowe wersje 650-woltowe, zaprojektowane do zastosowań w przemyśle i motoryzacji. Są to ultra-szybkie diody o prądzie znamionowym 1 A, mogące znaleźć zastosowanie w falownikach samochodowych i fotowoltaicznych, ładowarkach samochodowych (OBC) i zasilaczach przemysłowych.

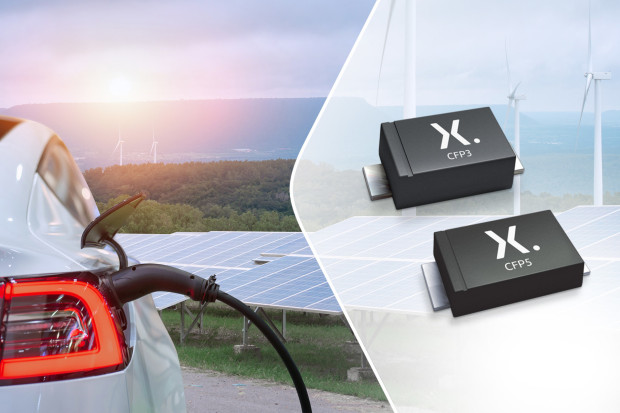

Nowa oferta obejmuje cztery wersje: PNU65010ER (CFP3) i PNU65010EP (CFP5) do zastosowań w przemyśle oraz PNU65010ER-Q (CFP3) i PNU65010EP-Q (CFP5) z kwalifikacją AEC-Q101, przeznaczone do zastosowań w motoryzacji. Zapewniają one kompromis między łagodną charakterystyką przełączania i małym napięciem przewodzenia, pozwalając zminimalizować straty mocy w aplikacjach w.cz. Mała powierzchnia obudów CFP (porównywalna z SMA/B) pozwala ograniczyć przestrzeń zajmowaną na płytce drukowanej, jednocześnie nie powodując pogorszenia parametrów elektrycznych.
|
Obudowa |
Wymiary (mm) |
VR [maks.] |
IF(AV) [maks.] |
IFSM [maks.] |
VF [maks.] |
IR [maks.] |
trr [maks.] |
IF [maks.] |
Cd [typ.] |
AEC-Q101 |
|
|
PNU65010ER |
SOD123W (CFP3) |
2,6 x 1,7 x 1 |
650 V |
1 A |
33 A |
1200 mV |
1000 nA |
65 ns |
1400 mA |
11 pF |
nie |
|
PNU65010EP |
SOD128 (CFP5) |
3,8 x 2,5 x 1 |
nie |
||||||||
|
PNU65010ER-Q |
SOD123W (CFP3) |
2,6 x 1,7 x 1 |
tak |
||||||||
|
PNU65010EP-Q |
SOD128 (CFP5) |
3,8 x 2,5 x 1 |
tak |
Więcej na: www.nexperia.com
