Energooszczędny 24-bitowy przetwornik A/C sigma-delta ze wzmacniaczem PGA i pamięcią FIFO

AD4130-8 to energooszczędny 24-bitowy przetwornik A/C sigma-delta z wbudowanym wzmacniaczem programowalnym i pamięcią FIFO, zaprojektowany pod kątem zastosowań w urządzeniach bateryjnych. Zawiera wejściowy multiplekser, umożliwiający pracę z 16 wejściami asymetrycznymi lub 8 wejściami różnicowymi. Ponadto, do wyposażenia układu należy źródło napięcia referencyjnego, oscylator, czujnik temperatury, zestaw programowalnych filtrów, inteligentny sekwenser i obwody diagnostyczne. AD4130-8 jest przetwornikiem ultra-energooszczędnym, mogącym pracować nawet do 5 lat na pojedynczej baterii zegarkowej.

Jego pobór prądu wynosi od 32 µA w trybie ciągłej konwersji do zaledwie 0,5 µA w trybie standby i 0,1 µA w trybie power-down. Do oceny parametrów przetwornika producent przygotował płytkę ewaluacyjną (ozn. EVAL-AD4130-8WARDZ), umożliwiającą komunikację z komputerem przez port USB (przy współpracy z płytką kontrolera USB-to-serial EVAL-SDP-CK1Z).

Pozostałe cechy:

• szybkość próbkowania: od 1,17 Sps do 2,4 KSps,
• szum: 25 nV rms @ 1,17 Sps (G=128),
• interfejs: 5 MHz SPI (3- lub 4-żyłowy),
• napięcie zasilania: 1,71...3,6 V lub ±1,8 V,
• dryft źródła referencyjnego: maks. 15 ppm/°C.

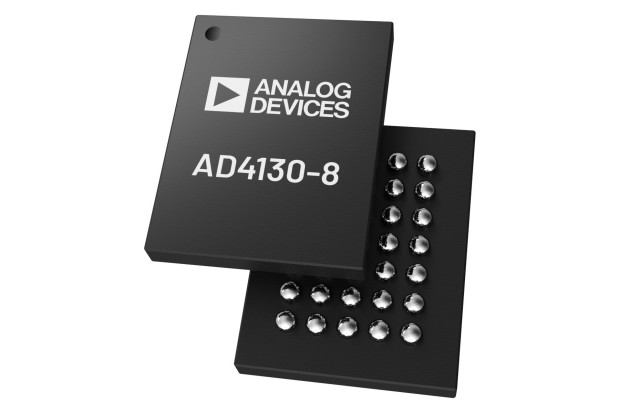

AD4130-8 jest zamykany w obudowie WLCSP o wymiarach 3,6 x 2,7 mm. Może pracować w zakresie temperatury otoczenia od -40 do +105°C. Jego zakres zastosowań obejmuje przetworniki pomiarowe, czujniki z komunikacją bezprzewodową, aparaturę medyczną oraz wszelkiego typu urządzenia przenośne.
