Liniowy regulator napięcia o wydajności prądowej 600 mA i napięciu dropout 290 mV

AP7366EA to tani liniowy regulator napięcia o wydajności prądowej 600 mA i napięciu dropout wynoszącym jedynie 290 mV przy maksymalnym obciążeniu. Układ pracuje z napięciem wejściowym od 2,2 do 6 V. Jest produkowany w wersjach o napięciu wyjściowym regulowanym w zakresie od 0,8 do 5,0 V oraz o ustalonym fabrycznie napięciu wyjściowym 1,2, 1,5, 1,8, 2,0, 2,5, 2,8, 3,0, 3,3, 3,6 lub 3,9 V. Zawiera wejście umożliwiające przełączanie w tryb standby, w którym pobór prądu zmniejsza się z 60 μA do zaledwie 0,1 μA.

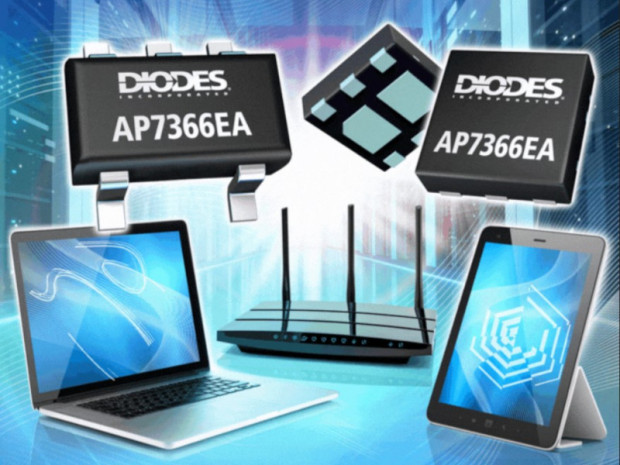

Ze względu na małe napięcie dropout i mały pobór prądu w stanie spoczynkowym, układ nadaje się doskonale do zastosowań w urządzeniach o zasilaniu bateryjnym. Zawiera ogranicznik prądowy i zabezpieczenie termiczne. Zapewnia stabilną pracę z wyjściowym kondensatorem ceramicznym o pojemności 1 µF i małej rezystancji szeregowej. Jest zamykany w obudowach SOT25 i U-DFN2020-6 o standardowym przemysłowym rozkładzie wyprowadzeń. Na indywidualne zamówienia może być produkowany również na niestandardowe, zaprogramowane fabrycznie napięcia wyjściowe.

Pozostałe parametry:

• dokładność napięcia wyjściowego: 1,0% w zakresie V_OUT od 1,5 do 3,9 V,
• PSRR: 75 dB @ 1 kHz,
• czas startu: 150 µs,
• zakres temperatury pracy: -40...+85°C,
• zabezpieczenie ESD: do 2 kV (HBM).
