Przemysłowy czujnik kąta o dużych możliwościach konfiguracji

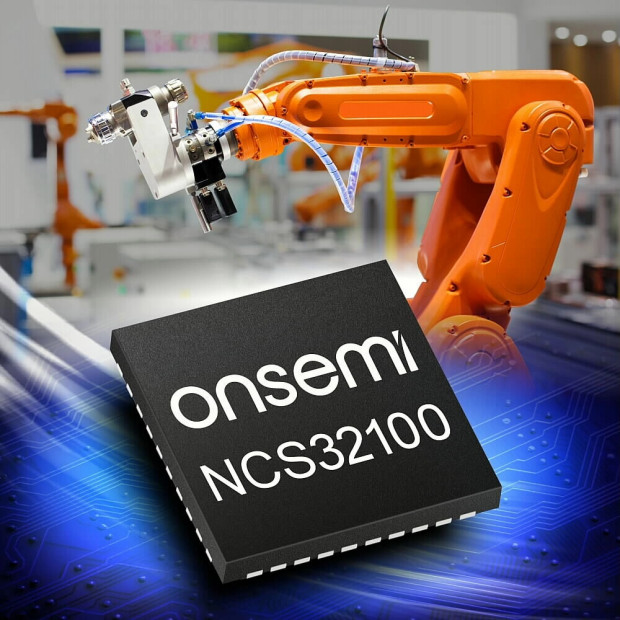

NCS32100 to czujnik kąta o dużej rozdzielczości i dokładności, obejmujący sekcję kontrolera i interfejsu do współpracy z zespołem cewek na płytce drukowanej. Układ może znaleźć zastosowanie w robotyce, serwonapędach, enkoderach oraz czujnikach położenia i prędkości kątowej. Charakteryzuje się elastyczną konfiguracją, umożliwiającą współpracę z różnymi konfiguracjami cewek i generowanie cyfrowych sygnałów wyjściowych w wielu formatach. Dzięki magnetycznej, bezkontaktowej zasadzie pomiaru, jest niewrażliwy na wahania temperatury i zanieczyszczenia. Może być stosowany zarówno w aplikacjach statycznych, jak i tych o dużej szybkości obrotowej. Jego maksymalna funkcjonalna prędkość obrotowa wynosi 45 tys. rpm, a maksymalna prędkość obrotowa przy zapewnieniu pełnej dokładności pomiaru to 6000 rpm. W aplikacjach wymagających zliczania obrotów, układ może pracować z podtrzymaniem bateryjnym.
Pozostałe cechy:
- interfejs: UART 2,5 MHz do komunikacji ze sterownikiem half duplex RS-485,
- napięcie zasilania: 2,7...5,5 V,
- pobór prądu: 80 mA,
- czas odpowiedzi: 3 µs,
- 8-kanałowy interfejs czujnika wejściowego o dużych możliwościach konfiguracji,
- czujnik temperatury wewnętrznej z programowalnym zabezpieczeniem termicznym,
- czujnik napięcia baterii podtrzymującej.
