2-amperowe układy ładowania ogniw Li-ion i Li-polymer z interfejsem I2C i trybem boost

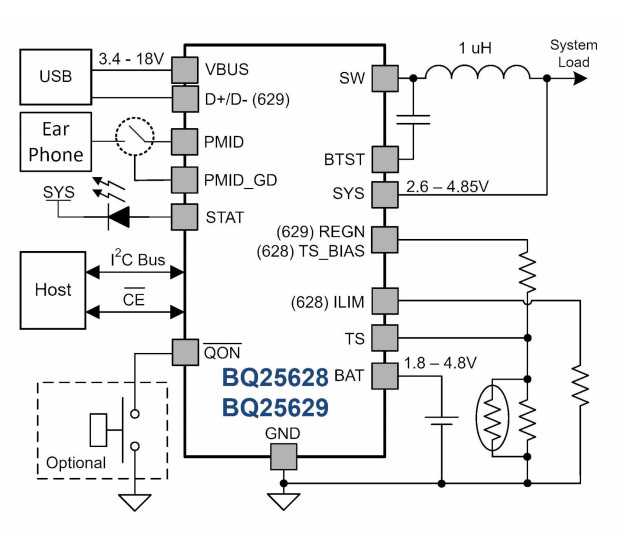

BQ25628 i BQ25629 to 2-amperowe układy ładowania ogniw litowo-jonowych i litowo-polimerowych z interfejsem sterującym I²C, przetwornikiem A/C i trybem boost, pracujące w szerokim zakresie napięcia wejściowego od 3,4 do 18 V. Są to układy o dużym stopniu integracji, zawierające czujnik prądowy, układ kompensacji pętli i zestaw tranzystorów FET (wejściowy blokujący, przełączające high side + low-side i wyjściowy). BQ25628 może być zasilany z portu USB lub adaptera sieciowego kompatybilnego z USB. BQ25629 zawiera wejście ILIM do programowania maksymalnego prądu wejściowego i TS_BIAS do polaryzacji termistora. Jest kompatybilny ze standardami zasilania USB 2.0, USB 3.0 i USB OTG do 2,0 A.
BQ25628 i BQ25629 zawierają ścieżkę zasilania, utrzymującą napięcie systemowe nieco powyżej napięcia akumulatora i powyżej zaprogramowanej, minimalnej wartości. Zapewnia to ciągłą pracę systemu również po rozładowaniu lub wyjęciu akumulatora. Po osiągnięciu wartości granicznej prądu lub napięcia wejściowego, układ zarządzania ścieżką zasilania automatycznie zmniejsza prąd ładowania. Wraz ze wzrostem obciążenia systemu, akumulator zaczyna się rozładowywać, aż do osiągnięcia wymaganej mocy zasilania systemu. Taki tryb pracy zapobiega przeciążeniu źródła wejściowego.
BQ25628 i BQ25629 zasilają urządzenie podłączone do linii PMID bezpośrednio z adaptera lub z akumulatora w trybie boost lub bypass OTG. W trybie Boost OTG energia jest pobierana z akumulatora i stabilizowana za pomocą konwertera. W trybie Bypass OTG energia trafia z akumulatora bezpośrednio do PMID, co zapewnia największą sprawność energetyczną.
Oba układy inicjują i kończą cykl ładowania bez kontroli hosta. W zależności od napięcia akumulatora, mogą pracować w czterech różnych fazach: ładowania podtrzymującego, ładowania wstępnego oraz ładowania stałym prądem (CC) i stałym napięciem (CV). Cykl jest kończony automatycznie, gdy prąd ładowania spadnie poniżej ustawionego progu, a napięcie akumulatora przekroczy wartość progową.
BQ25628 i BQ25629 oferują funkcje bezpieczeństwa ładowania akumulatora i działania systemu, w tym monitorowanie temperatury akumulatora za pomocą termistora NTC, pomiar czasu ładowania oraz zabezpieczenie przepięciowe i nadprądowe. Funkcja regulacji termicznej zmniejsza prąd ładowania, gdy temperatura złącza przekroczy zaprogramowany próg. Wyjście STAT informuje o stanie ładowania i wszelkich sytuacjach awaryjnych. Inne funkcje bezpieczeństwa obejmują pomiar temperatury akumulatora w trybie ładowania i w trybie doładowania OTG oraz zabezpieczenie termiczne, podnapięciowe i przepięciowe. Wyjście INT powiadamia hosta o wystąpieniu błędu lub zmianie stanu.
BQ25628 i BQ25629 są zamykane w obudowach WQFN-18 o powierzchni 3,0 x 2,5 mm.
