4-amperowy przełącznik zasilania high-side z wieloma funkcjami diagnostyki i zabezpieczeń

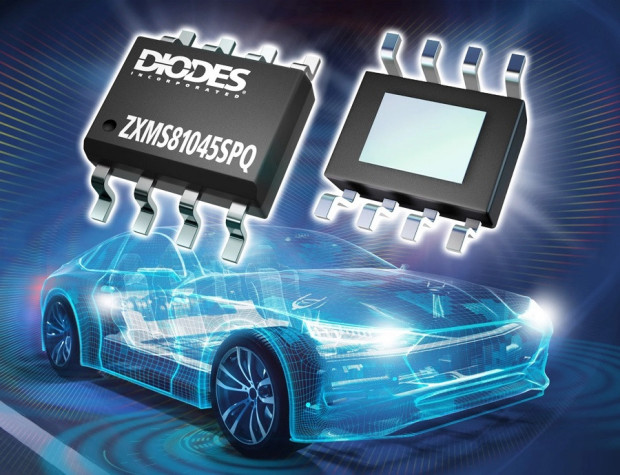

ZXMS81045SPQ to inteligentny, jednokanałowy przełącznik zasilania, zaprojektowany do zastosowań w aplikacjach motoryzacyjnych. Pracuje w konfiguracji high-side (między dodatnim źródłem zasilania i obciążeniem) przy maksymalnym prądzie przewodzenia 4 A. Zawiera czujnik temperatury i czujnik natężenia prądu. Jest przełącznikiem opartym na tranzystorze DMOS MOSFET IntelliFET, wyposażonym w wiele wbudowanych obwodów zabezpieczających i diagnostycznych.

Funkcje zabezpieczające:

• zabezpieczenie przed odwrotną polaryzacją zasilania,
• ogranicznik prądowy,
• zabezpieczenie termiczne z automatycznym restartem,
• zabezpieczenie nadnapięciowe,
• zabezpieczenie podnapięciowe,
• zabezpieczenie ESD,
• zabezpieczenie przed rozłączeniem z masą,
• zabezpieczenie zwarciowe.

Funkcje diagnostyczne:

• diagnostyczne wyjście current-sense, proporcjonalne do natężenia prądu,
• detektor rozwarcia wyjścia, wykorzystujący pomiar natężenia prądu w trybie ON oraz pomiar napięcia w trybie OFF,
• sygnalizacja zadziałania zabezpieczenia przeciążeniowego, termicznego i zwarciowego.

ZXMS81045SPQ akceptuje napięcia zasilania do 41 V. Charakteryzuje się nominalnym prądem przewodzenia 4 A, rezystancją R_DS(on) wynoszącą typowo 45 mΩ w temperaturze pokojowej (maks. 90 mΩ @ +150°C), dopuszczalną energią pojedynczego impulsu 40 mJ i poborem prądu w trybie standby <0,5 µA. Uzyskał kwalifikację AEC-Q100, pozwalającą na zastosowania w motoryzacji.
