16-bitowe ekspandery GPIO z interfejsem I²C i konfigurowalnym rezystorem pull-up

Nowe 16-bitowe ekspandery GPIO firmy Nexperia z interfejsem I²C, zwiększają elastyczność projektowania systemów elektronicznych wszędzie tam, gdzie potrzebne są dodatkowe linie I/O, równocześnie ograniczając do minimum liczbę połączeń. Umożliwiają projektantom dodawanie nowych funkcji bez zwiększania złożoności projektu płytki drukowanej i wydłużania listy komponentów. Wśród nich dostępny jest NCA9595 - pierwszy tego typu ekspander z wewnętrznym rezystorem pull-up, konfigurowanym za pomocą rejestru. Eliminuje on konieczność podłączania zewnętrznych rezystorów, co redukuje koszty i wymaganą powierzchnię płytki drukowanej oraz pozwala optymalizować pobór mocy.

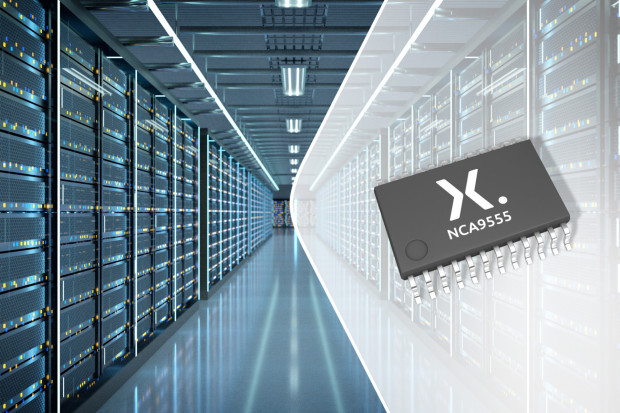

NCA9535, NCA9539, NCA9555 i NCA9595 są zamykane we wzajemnie kompatybilnych pod względem rozkładu wyprowadzeń obudowach TSSOP24 i HWQFN24. W porównaniu z układami konkurencyjnymi charakteryzują się mniejszym o 28% poborem prądu w trybie standby (2,5 µ), mniejszą o 45% pojemnością wyjściową (4,5 pF) i krótszym czasem opóźnienia, wynoszącym 280 ns. Występują w wersjach o dwóch zakresach temperatury roboczej: -40...+85°C i -40...+125°C. Pracują z napięciem zasilania od 1,65 do 5,5 V.
