Tranzystory GaN FET e-mode w obudowach DFN do aplikacji o napięciu roboczym do 650 V

Firma Nexperia wprowadza na rynek swoje pierwsze tranzystory FET Power GaN w konfiguracji e-mode (enhancement mode), przeznaczone do zastosowań w aplikacjach niskonapięciowych o napięciu roboczym 100/150 V oraz wysokonapięciowych o napięciu 650 V. Dodatkowo, na rynek ma trafić docelowo 5 nowych tranzystorów e-mode w układzie kaskody.

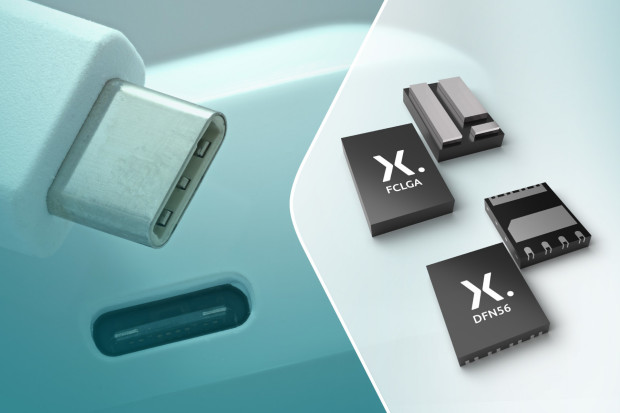

Obecnie do oferty firmy wchodzi 7 pierwszych 650-woltowych tranzystorów e-mode o rezystancji RDS(ON) z zakresu od 80 do 190 mΩ, zamykanych w obudowach DFN o powierzchni 6 x 5 mm i 8 x 8 mm. Mogą one znaleźć szeroki zakres zastosowań w ładowarkach, fotowoltaice i układach napędowych, również z sektora przemysłowego. Dostępne są też dwa tranzystory niskonapięciowe: 100-woltowy GAN3R2-100CBE o rezystancji RDS(ON) równej 3,2 mΩ, zamykany w obudowie WLCSP8 i 150-woltowy GAN7R0-150LBE (7 mΩ) w obudowie FCLGA3. Mogą one być stosowane również we wzmacniaczach audio klasy D, laptopach i konsolach do gier.

Tranzystory GaN FET charakteryzują się małymi stratami przy małych gabarytach, co pozwala skrócić listę podzespołów w układach zasilania i konwersji mocy. Ponadto, oferują krótkie czasy przełączania (duże współczynniki dv/dt i di/dt), wynikające z małych ładunków QG i QOSS.



GAN080-650EBE

GAN140-650EBE

GAN140-650FBE

GAN190-650EBE

GAN190-650FBE

GAN3R2-100CBE

GAN7R0-150LBE

VDS (maks.)

650 V

650 V

650 V

650 V

650 V

100 V

150 V

ID (maks.)

29 A

17 A

17 A

11,5 A

11,5 A

60 A

28 A

RDS(ON) maks.

25°C

80 mΩ

140 mΩ

140 mΩ

190 mΩ

190 mΩ

3,2 mΩ

7 mΩ

QGD (typ.)

2,2 nC

1,2 nC

1,2 nC

1,1 nC

1,1 nC

1,7 nC

1,3 nC

CISS (typ.)

225 pF

125 pF

125 pF

96 pF

96 pF

1000 pF

865 pF

COSS (typ.)

70 pF

41 pF

41 pF

30 pF

30 pF

460 pF

280 pF

Obudowa

DFN8080-8

DFN8080-8

DFN8080-5

DFN8080-8

DFN8080-5

WLCSP8

FCLGA3
