3-amperowy konwerter DC-DC step-down o dopuszczalnej temperaturze złącza +165°C

TPS62903-Q1 to łatwy w implementacji, 3-amperowy konwerter DC-DC step-down o szybkiej odpowiedzi impulsowej, wyróżniający się dużą dopuszczalną temperaturą złącza, sięgającą +165°C. Uzyskał on kwalifikację AEC-Q100, pozwalającą na zastosowania w elektronice samochodowej. Umożliwia programowanie częstotliwości taktowania na jednej z dwóch zaprogramowanych fabrycznie wartości 1,0 GHz lub 2,5 GHz, w zależności od wymogów aplikacji docelowej.

TPS62903-Q1 akceptuje napięcie wejściowe z zakresu od 3 do 18 V, co umożliwia współpracę zarówno z akumulatorem samochodowym, zasilaczem 3 V lub 5 V, jak też z pojedynczym lub kilkoma ogniwami litowo-jonowymi. Jego napięcie wyjściowe, mogące wynosić od 0,4 do 5,5 V, jest stabilizowane z dokładnością ±1,5% w całym zakresie dopuszczalnej temperatury pracy od -40 do +125°C i może być programowane za pomocą wewnętrznego lub zewnętrznego dzielnika rezystorowego.

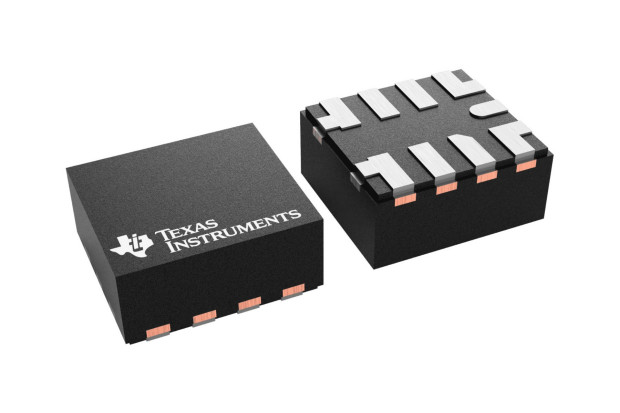

TPS62903-Q1 oferuje dwa tryby pracy: PWM i Auto PFM, zapewniające dużą sprawność energetyczną w szerokim zakresie temperatury obciążenia. Pobiera 4 µA prądu w stanie spoczynkowym. Jest zamykany w obudowie VQFN o powierzchni 2,2 x 2,0 mm i rozkładzie wyprowadzeń zoptymalizowanym pod kątem montażu na płytkach jednowarstwowych.

Pozostałe cechy:

  • mała rezystancja RDS(ON) wewnętrznych tranzystorów: 62 mΩ high side, 22 mΩ low side,
  • układ miękkiego startu,
  • zabezpieczenie termiczne i nadprądowe,wejście Enable,
  • wyjście Power Good.
