Dwukierunkowy wzmacniacz current-sense o zakresie wejściowego napięcia sumacyjnego -40...+76 V

MAX49925 to dwukierunkowy wzmacniacz current-sense o szerokim zakresie wejściowego napięcia sumacyjnego od -40 do +76 V, mogący znaleźć zastosowanie w instalacjach samochodowych 48 V, narażonych na występowanie dużych przepięć. Jego stopień wejściowy zawiera zabezpieczenie przepięciowe od -42 do +80 V. Szeroki zakres dopuszczalnego napięcia wejściowego pozwala skrócić listę komponentów współpracujących i zredukować ich wymiary.

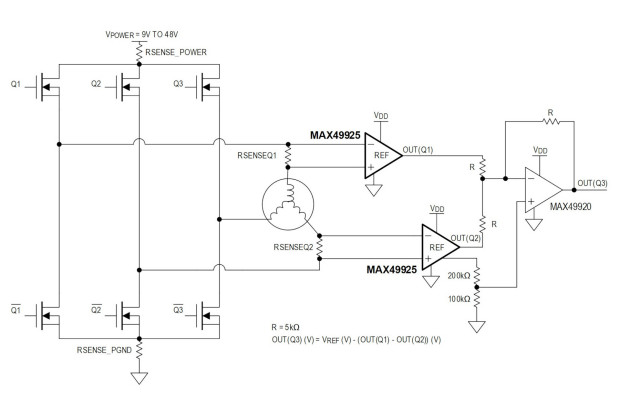

MAX49925 doskonale nadaje się do monitorowania natężenia prądu fazowego na obciążeniach indukcyjnych, na przykład silnikach i zaworach elektromagnetycznych, sterowanych sygnałem PWM. Zastosowano w nim ulepszoną technikę tłumienia sumacyjnych, wejściowych zboczy PWM o współczynniku narastania napięcia (slew-rate) nawet do ponad 500 V/μs. Dostępne są wersje o różnym wzmocnieniu wewnętrznym (10, 20, 50 i 100 V/V). Układ jest przystosowany do pracy w temperaturze otoczenia od -40 do +125°C i w zakresie napięcia zasilania od 2,7 do 5,5 V. Jest zamykany w obudowie TDFN-10 o powierzchni 3 x 3 mm. W ofercie firmy Analog Devices jest też dostępny zestaw ewaluacyjny (ozn. MAX49925EVKIT#).

Pozostałe cechy:

  • CMRR: 140 dB,
  • pasmo (-3 dB): 300 kHz,
  • wejściowe napięcie offsetu: typ. 5 μV,
  • błąd wzmocnienia: maks. ±0,3%,
  • kwalifikacja AEC-Q100,
  • wyjście Rail-to-Rail.
