50-woltowe układy sterowania silnikami szczotkowymi i krokowymi do drukarek, kamer i robotyki

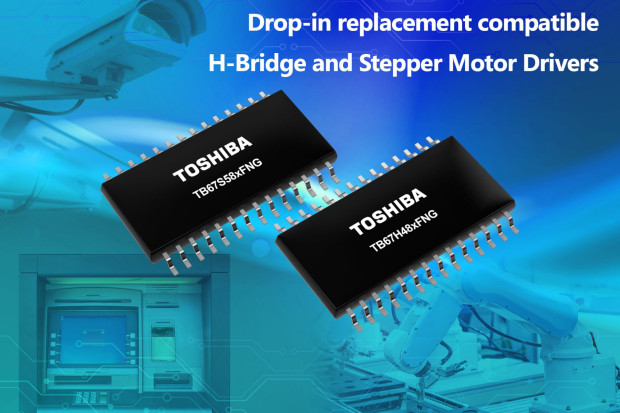

W ofercie firmy Toshiba pojawiły się 4 nowe układy sterowania silnikami szczotkowymi i krokowymi, mogące znaleźć zastosowanie m.in. w drukarkach, kamerach, bankomatach i robotyce. Wśród nich dostępne są dwa warianty stałoprądowe z mostkowym stopniem wyjściowym (H-bridge) oraz dwa warianty 2-fazowe do sterowania bipolarnych silników krokowych. Wszystkie zawierają konwerter z przełączanymi pojemnościami, niewymagający podłączania zewnętrznych kondensatorów, co ogranicza liczbę komponentów współpracujących, wymaganą powierzchnię płytki drukowanej i koszty.
TB67S581FNG i TB67S580FNG to dwufazowe sterowniki bipolarnych silników krokowych. Oba mogą pracować z napięciem wyjściowym do 50 V, a ich maksymalny prąd wyjściowy wynosi odpowiednio 2,5 A i 1,6 A.
TB67H481FNG i TB67H480FNG to stałoprądowe sterowniki z mostkowym stopniem wyjściowym, mogące sterować silnikami szczotkowymi DC lub krokowymi. Oba charakteryzują się maksymalnym napięciem wyjściowym 50 V i wydajnością prądową 2,5 A, natomiast różnią się rodzajem interfejsu wejściowego. TB67H481FNG zawiera wejście PWM, a TB67H480FNG wejście Phase/Enable.
Wszystkie sterowniki z nowej oferty mogą być zasilane napięciem z zakresu 8,2...44 V i charakteryzują się małym poborem prądu w stanie uśpienia, poniżej 10 μA. Są zamykane w obudowach HTSSOP28 o powierzchni 9,7 x 6,4 mm - mniejszej o 39% od wcześniejszych odpowiedników. Rezystancja RDS(ON) wewnętrznych tranzystorów high-side i low-side wynosi typowo 0,4 Ω (przy 24 V, 2 A). Wszystkie układy zawierają zabezpieczenie nadprądowe, termiczne i podnapięciowe.
W ofercie firmy Toshiba są też dostępne płytki ewaluacyjne serii Click Board, produkowane przez firmę MikroElektronika: Stepper 9 Click (TB67S581FNG), Stepper 20 Click (TB67S580FNG), DC Motor 13 Click (TB67H481FNG) i DC Motor 23 Click (TB67H480FNG) wraz z bibliotekami kompatybilnymi z mikroSDK.
