600-woltowe superzłączowe tranzystory n-MOSFET o bardzo krótkim czasie regeneracji

Firma Rohm rozszerza rodzinę superzłączowych tranzystorów PrestoMOS o trzy nowe warianty, wchodzące w skład serii R60xxRNx, charakteryzujące się napięciem przebicia 600 V i bardzo krótkim czasem regeneracji (trr), wynoszącym już od 40 ns. Są to tranzystory n-kanałowe, zoptymalizowane do sterowania małych silników w lodówkach, wentylatorach i innych urządzeniach, w których istotne jest ograniczenie do minimum szumu akustycznego.

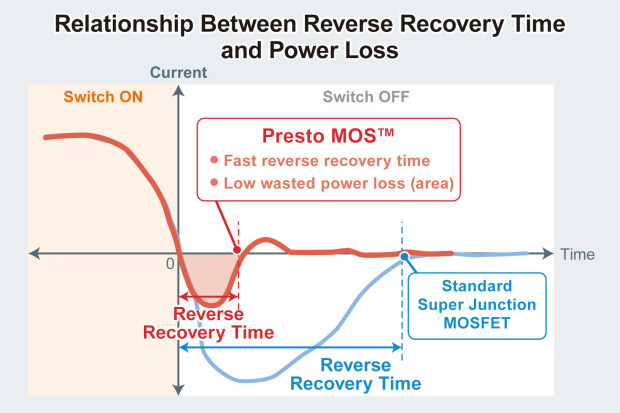

Tranzystory R60xxRNx zapewniają równocześnie krótki czas regeneracji i małą amplitudę oscylacji sygnału podczas przełączania, minimalizując szum akustyczny o około 15 dB przy pracy z częstotliwością taktowania 40 MHz. W porównaniu z odpowiednikami innych serii, zapewniają też mniejsze o około 30% straty przełączania. Są one dostępne w wersjach o znamionowym prądzie drenu 4, 7 i 9 A.



VDSS

ID

PD

RDS(ON) typ.

@ VGS=15 V

QG typ.

@ VGS=15 V

trr (typ.)

R6004RND3

600 V

4 A

60 W

1330 mΩ

10,5 nC

40 ns

R6007RND3

7 A

96 W

730 mΩ

17,5 nC

50 ns

R6009RND3

9 A

126 W

510 mΩ

22,5 nC

55 ns
