Miniaturowe, samochodowe konwertery DC-DC step-down o prądzie wyjściowym do 30 A

Texas Instruments dodaje do oferty serię czterech konwerterów DC-DC step-down: TPS62874-Q1, TPS62875-Q1, TPS62876-Q1 i TPS62877-Q1 o wydajności prądowej odpowiednio 15, 20, 25 i 30 A. Są to układy wzajemnie kompatybilne pod względem rozkładu wyprowadzeń, wyposażone w interfejs I2C i różnicowy układ pomiaru napięcia na obciążeniu (Remote Sense). Charakteryzują się dużą sprawnością i łatwą implementacją. Wewnętrzne tranzystory przełączające o małej rezystancji przewodzenia umożliwiają pracę z dużym prądem wyjściowym w szerokim zakresie temperatury otoczenia od -40 do +125°C. Równoległe łączenie wyjść pozwala zwiększyć sumaryczny prąd wyjściowy lub rozłożyć straty mocy na większą liczbę chipów.

Konwertery serii TPS6287x-Q1 zostały zaprojektowane do zastosowań w motoryzacji. Uzyskały kwalifikację AEC-Q100, potwierdzającą ich dużą niezawodność w ciężkich warunkach pracy. Tryb sterowania DCS zapewnia szybką odpowiedź impulsową przy pracy ze stałą częstotliwością taktowania. Dostępne są dwa tryby pracy: power-save, zapewniający maksymalną sprawność energetyczną i forced-PWM, zapewniający szybką odpowiedź impulsową i małe wyjściowe napięcie tętnienia. Opcjonalna funkcja Remote Sense pozwala uzyskać dokładność napięcia wyjściowego ±0,8%. Częstotliwość taktowania może być zaprogramowana na jednej z czterech wartości: 1,5 MHz, 2,25 MHz, 2,5 MHz lub 3 MHz za pomocą wejścia FSEL. Alternatywnie, może być też synchronizowana sygnałem zewnętrznym.

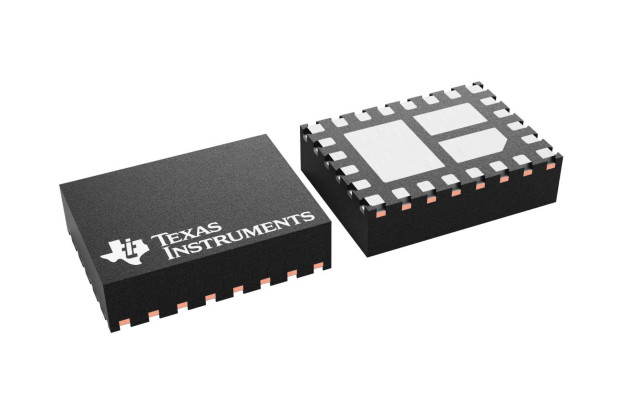

Konwertery serii TPS6287x-Q1 są zamykane w obudowach WQFN-24 o powierzchni 4,05 x 3,05 mm.

Pozostałe właściwości:

  • zakres napięcia wejściowego: 2,7...6 V,
  • zakresy regulacji napięcia wyjściowego:
    • 0,4...0,71875 V w krokach co 1,25 mV,
    • 0,4...1,0375 V w krokach co 2,5 mV,
    • 0,4...1,675 V w krokach co 5 mV,
  • rezystancje RDS(ON) wewnętrznych tranzystorów MOSFET: 2,6 mΩ i 1,5 mΩ,
  • programowalny układ miękkiego startu,
  • zabezpieczenie termiczne,
  • funkcja Output Discharge,
  • opcjonalny tryb Spread Spectrum,
  • wyjście sygnalizacyjne Power Good z komparatorem okienkowym.
