Kontroler PSR do zasilaczy impulsowych offline o mocy do 45 W

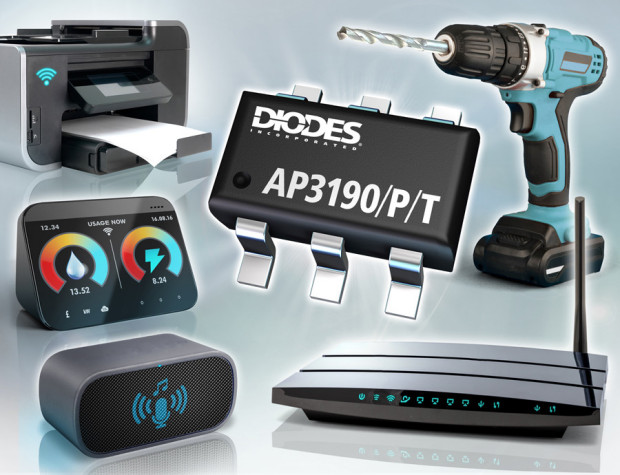

AP3190 to kontroler PSR (primary-side regulation) do impulsowych zasilaczy sieciowych offline o mocy do 45 W. Oferuje on tryby pracy: AM, PFM i quasi-rezonansowy, pozwalające uzyskać maksymalną sprawność w szerokim zakresie prądów obciążenia oraz mały przydźwięk akustyczny. Może znaleźć zastosowanie m.in. w elektronarzędziach, aktywnych głośnikach, urządzeniach sieciowych i IoT oraz w elektronice domowej. Występuje w trzech wariantach: AP3190, AP3190P i AP3190T.

Przy małych obciążeniach, rzędu 10%, AP3190 i AP3190P pracują w trybie burst, zapewniającym sprawność >85%, co jest istotne dla obciążeń IoT z zawsze aktywną komunikacją bezprzewodową. Przykładem mogą być aktywne głośniki, pracujące w trybie standby.

Tryb peak power, dostępny w wariancie AP3190P, pozwala uzyskać sprawność szczytową do 175% wartości nominalnej, bez dodatkowych kosztów ani konieczności zwiększania wymiarów zasilacza.

AP3190T oferuje rozszerzony tryb niskonapięciowy, umożliwiający współpracę z adapterami sieciowymi o szerokim zakresie napięcia wyjściowego, takimi, jak ładowarki przenośnych urządzeń bateryjnych.

Wszystkie trzy układy są produkowane w obudowach SOT26 (typ SM) o identycznym rozkładzie wyprowadzeń. Zawierają zabezpieczenie termiczne, zwarciowe oraz nadnapięciowe na wejściu i wyjściu. Są zabezpieczone przed przepięciami ESD do 4 kV (HBM) i 1 kV (CDM). Zostały przystosowane do pracy w przemysłowym zakresie temperatury otoczenia od -40 do +85°C.



Tryb Burst

Tryb Peak Power

Pobór prądu

Pobór mocy w trybie standby

Kompensacja strat na kablach

Moc znamionowa

AP3190

tak

nie

450 µA

65 mW

2%

45 W

AP3190P

tak

tak

AP3190T

nie

nie
