Precyzyjny wzmacniacz "samochodowy" ze wzmocnioną izolacją o zakresie wejściowym ±250 mV

AMC1300B-Q1 to precyzyjny wzmacniacz z wewnętrzną barierą izolacyjną, wyróżniający się dużą odpornością na interferencje elektromagnetyczne. Jest przeznaczony do zastosowań w samochodowych konwerterach DC-DC, falownikach i stacjach ładowania oraz wszędzie tam, gdzie zachodzi potrzeba odseparowania dużego wejściowego napięcia sumacyjnego od obwodów niskonapięciowych. Zapewnia wzmocnioną izolację galwaniczną do 5 kV RMS, zgodnie z wymogami norm DIN EN IEC 60747-17 (VDE 0884-17) i UL1577, a jego dopuszczalne napięcie robocze wynosi 1,5 kV RMS.

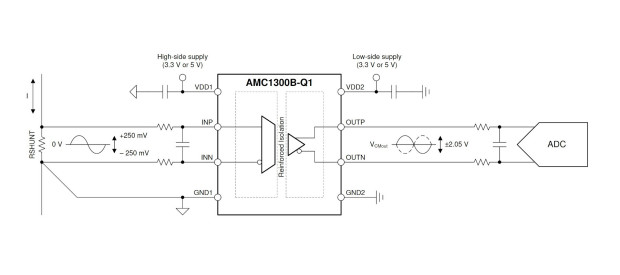

Wejście wzmacniacza jest zoptymalizowane do bezpośredniego połączenia z rezystorem bocznikowym lub innym źródłem niskonapięciowym. AMC1300B-Q1 charakteryzuje się dużą dokładnością parametrów stałoprądowych i małym dryftem temperaturowym, co pozwala na zastosowania w układach korekcji PFC, konwerterach DC-DC i falownikach pracujących w szerokim zakresie temperatury otoczenia od -40 do +125°C, typowym dla aplikacji motoryzacyjnych. Charakteryzuje się małą emisją elektromagnetyczną, spełniając wymogi norm CISPR-11 i CISPR-25. Wbudowane funkcje wykrywania obecności źródła wejściowego i napięcia zasilania sekcji high-side ułatwiają diagnostykę systemu. Układ jest produkowany w obudowie SOIC-8 (7,5 x 5,85 mm).

Pozostałe właściwości:

• napięcie zasilania sekcji high-side i low-side: 3,3 V lub 5 V,
• zakres napięcia wejściowego: do ±250 mV,
• wzmocnienie: 8,2 V/V,
• błąd offsetu: maks. ±0,2 mV (dryft maks. ±0,9 μV/°C),
• błąd wzmocnienia: maks. ±0,3% (dryft maks. ±30 ppm/°C),
• nieliniowość: maks. 0,03%,
• CMTI: 100 kV/μs (min.),
• wyjście fail-safe,
• kwalifikacja AEC-Q100.
