Zestaw ewaluacyjny 65-watowej ładowarki wieloportowej do aplikacji USB-PD i QC

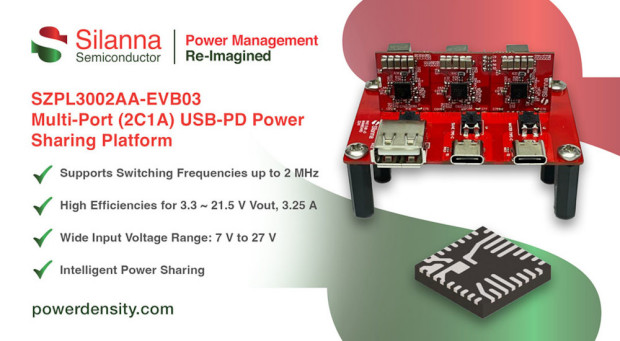

Silanna Semiconductor powiększa ofertę zestawów ewaluacyjnych do realizacji układów ładowania. Do oferty firmy wchodzi nowy zestaw 65-watowej ładowarki wieloportowej do aplikacji USB-PD i QC, oznaczony symbolem SZPL3002AA-EVB03. Zawiera on dwa wyjścia USB-C, jedno USB-A oraz wejście zasilające 24 V_DC z terminalami śrubowymi. Został oparty na trzech konwerterach DC-DC buck SZPL3002A z funkcją inteligentnego podziału mocy, wymagających minimum elementów współpracujących i pozwalających uzyskać sprawność sięgającą nawet 98%.

Płytka ewaluacyjna ułatwia projektowanie wieloportowych układów ładowania z dynamicznym podziałem mocy m.in. w ładowarkach sieciowych z obsługą USB-PD, wyświetlaczach, odbiornikach TV, laptopach i stacjach dokujących. Obsługuje standardy ładowania USB PD V3.0 dla portu Type C oraz QC2.0/3.0/4.0/5.0 dla portów Type A i Type C. W wersji prekonfigurowanej fabrycznie, umożliwia pracę z mocą wyjściową 65 W na portach Type-C (PD) oraz 18 W na porcie Type-A (QC). Całkowita moc wyjściowa, wynosząca 65 W, jest monitorowana i relokowana pomiędzy portami przez oprogramowanie firmware. Wzajemna komunikacja pomiędzy konwerterami SZPL3002A odbywa się przez interfejs I²C, umożliwiając dynamiczny podział mocy pomiędzy portami i programowanie pamięci OTP.

Ważniejsze cechy SZPL3002AA-EVB03:

• parametry wyjściowe: 3,3...21,5 V / 3,25 A,
• zakres napięcia wejściowego: 7...27 V,
• maksymalna częstotliwość taktowania: 2 MHz,
• podział mocy między portami Type C i Type A,
• obsługa standardów USB-PD R3.1, PPS, BC1.2 i QC 2.0/3.0/4.0/4.0+/5.0,
• zabezpieczenie podnapięciowe, nadprądowe, nadnapięciowe i termiczne.
