Wzmacniacze audio klasy D z układem sprzężenia zwrotnego IV i zabezpieczeniem podnapięciowym

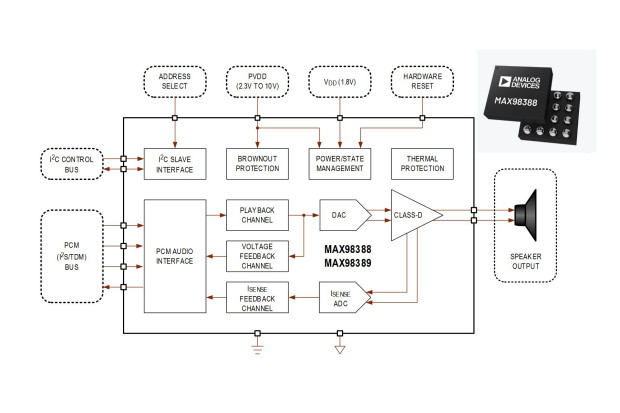

MAX98388 i MAX98389 to tanie, miniaturowe wzmacniacze audio klasy D z wejściem cyfrowym, zabezpieczeniem podnapięciowym i zintegrowanym układem sprzężenia zwrotnego IV (mierzącym prąd wyjściowy i napięcie wyjściowe głośnika). Zakres napięcia zasilania rozciąga się od 2,3 do 10 V, przy czym MAX98388 został zoptymalizowany do pracy z napięciem 5,5 V (z pojedynczego ogniwa), a MAX98389 z napięciem 5...10 V (z dwóch ogniw). Oba wzmacniacze zawierają układy aktywnego ograniczania emisji elektromagnetycznej (AEL) i modulacji spread-spectrum (SSM), pozwalające wyeliminować konieczność stosowania zewnętrznych filtrów, wymaganych w tradycyjnych wzmacniaczach klasy D.

MAX98388 i MAX98389 zawierają kanały do precyzyjnego pomiaru prądu i napięcia wyjściowego. Zebrane dane mogą być przesyłane do sekcji wejściowej w celu realizacji algorytmów ulepszania dźwięku, podbicia basów, ochrony głośników i funkcji haptycznych przez procesor audio DSP. Do standardowego wyposażenia należy też zabezpieczenie podnapięciowe, termiczne i nadprądowe. Wejściowy interfejs PCM obsługuje typowe formaty danych, jak I2S, left justified i TDM. Unikalny układ taktowania eliminuje potrzebę stosowania zewnętrznego zegara referencyjnego dużej częstotliwości, co pozwala zredukować powierzchnią układu i liczbę wyprowadzeń, a także zmniejsza poziom generowanych zaburzeń EMI. Wyprowadzenia wzmacniaczy zaprojektowano tak, aby uniknąć konieczności stosowania przelotek na płytkach drukowanych, co obniża koszty.

MAX98388 i MAX98389 są zamykane w obudowach WLP-16 o rozstawie wyprowadzeń 0,4 mm. Mogą pracować w temperaturze otoczenia od -40 do +85°C.

Pozostałe parametry:

  • moc wyjściowa: 9,1 W (4 Ω, 10 V, THD+N≤1%),
  • zakres dynamiczny: do 111 dB,
  • szum wyjściowy: 10 μV RMS (zasilanie z pojedynczego ogniwa) i 14,5 μV RMS (zasilanie z dwóch ogniw),
  • THD+N: < -83 dB @ 1 kHz,
  • pobór mocy w stanie spoczynkowym: 22,5 mW (7,4 V, włączone sprzężenie IV),
  • pobór mocy w trybie shutdown: < 5 μW,
  • częstotliwość próbkowania: 8...96 kHz.
