4-kanałowy sterownik obciążeń indukcyjnych z zaawansowanymi obwodami diagnostycznymi

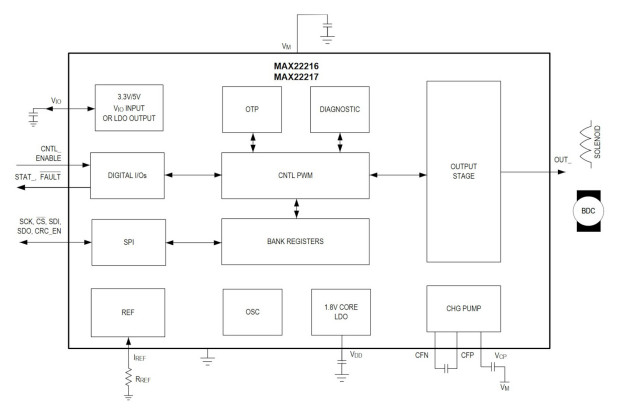

Firma Analog Devices opracowała 4-kanałowy sterownik obciążeń indukcyjnych z zaawansowanymi obwodami diagnostycznymi, mogący być wykorzystany do współpracy m.in. z zaworami elektromagnetycznymi, przekaźnikami i silnikami. Występuje on w dwóch wersjach: MAX22216 i MAX22217 o maksymalnym prądzie wyjściowym wynoszącym odpowiednio 3,2 A i 1,0 A. Może pracować w szerokim zakresie temperatury otoczenia od -40 do +125°C. Obsługuje dwa tryby konfigurowania. W pierwszym z nich parametry pracy są przesyłane przez interfejs SPI i mogą być zmieniane w dowolnej chwili. W drugim trybie, parametry są przechowywane w rejestrach OTP (one-time programmable), a ich załadownie następuje podczas włączania zasilania, co umożliwia pracę autonomiczną. Rejestry są programowane przez użytkownika. Procedura ich zapisu jest przeprowadzana fabrycznie przy ściśle kontrolowanej temperaturze i napięciu.
MAX22216 i MAX22217 mogą pracować w konfiguracji z wyjściem asymetrycznym (high-side/low-side) i mostkowym. Umożliwiają również równoległe łączenie kanałów. Udostępniają tryby sterowania prądowego, napięciowego i mieszany. W trybie regulacji napięcia (VDR) kontrolowane jest napięcie wyjściowe, a ewentualne fluktuacje są kompensowane wewnętrznie. W trybie regulacji prądu (CDR) jest kontrolowany prąd wyjściowy. Jego natężenie jest mierzone przez układ i podawane do kontrolera, realizującego precyzyjną stabilizację pętli sprzężenia zwrotnego.
MAX22216 i MAX22217 oferują zestaw funkcji przydatnych do optymalizacji sterowania zaworów elektromagnetycznych i silników DC (2-poziomowy sekwenser do redukcji poboru mocy, kontrola szybkości narastania napięcia do redukcji szumów, funkcja ditheru do równoważenia efektów tarcia statycznego i histerezy, funkcja szybkiej demagnetyzacji, skracająca cykle on-off oraz ogranicznik prądu rozruchowego i prądu utknięcia). Zostały też wyposażone w funkcje diagnostyczne, zwiększające niezawodność oraz umożliwiające realizację mechanizmów konserwacji predykcyjnej.
MAX22216 i MAX22217 zawierają zabezpieczenie nadprądowe, termiczne i podnapięciowe oraz wyjście sygnalizacji błędu. Są zamykane w obudowach TQFN-32 o powierzchni 5 x 5 mm.
