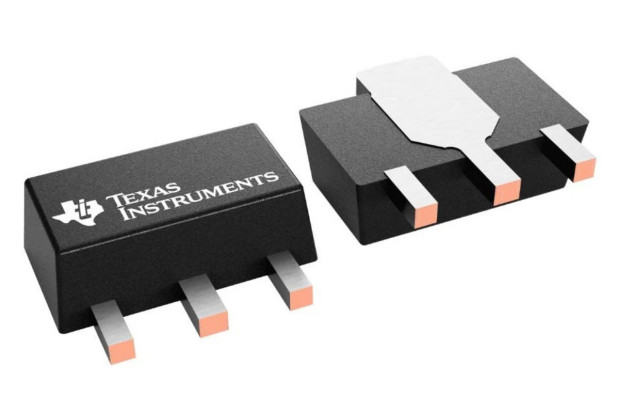

Energooszczędny regulator LDO o napięciu wejściowym 30 V i poborze prądu 3,2 µA

Texas Instruments wprowadza na rynek nowy typ regulatora LDO o małym prądzie spoczynkowym i małych gabarytach, mogącego pracować w szerokim zakresie napięcia wejściowego od 2,5 V do 30 V. TLV709 pobiera jedynie 3,2 µA prądu w całym zakresie prądów obciążenia od 0 do 150 mA. Występuje w wersjach o napięciu wyjściowym ustalonym fabrycznie (1,2...5,0 V) lub regulowanym (1,2...28 V), zamykanych w obudowach odpowiednio SOT-89-4 i SOT-23-5. Jego napięcie dropout wynosi typowo 600 mV @ 100 mA.

TLV709 został zaprojektowany głównie do zastosowań w urządzeniach bateryjnych. Zawiera zabezpieczenie nadprądowe. Do zapewnienia stabilnej pracy wymaga podłączenia kondensatora wyjściowego o pojemności ≥0,47 µF. Jest zabezpieczony przed wyładowaniami ESD do ±2 kV (HBM).
