Kontroler DC-DC boost do oświetlenia samochodowego LED

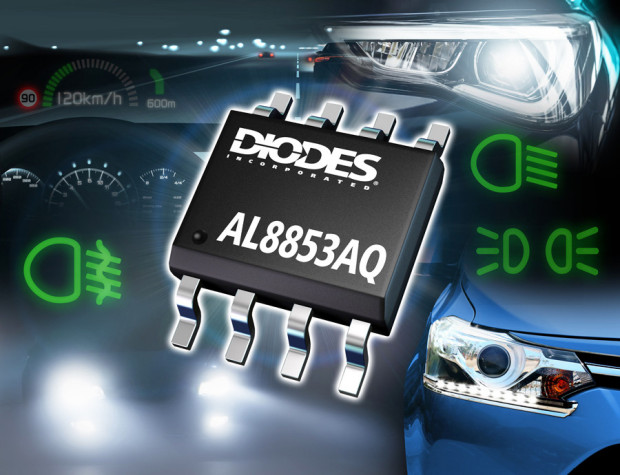

 AL8853AQ to tani kontroler DC-DC boost o dużym stopniu integracji, zaprojektowany do zastosowań w wewnętrznym i zewnętrznym oświetleniu samochodowym z diodami LED. Pracuje w trybie prądowym ze stałą częstotliwością taktowania 400 kHz, co ułatwia odfiltrowanie zaburzeń EMI. Regulacja jasności diod jest realizowana w szerokim zakresie 1...100% za pomocą wejściowego sygnału PWM. Natężenie prądu wyjściowego jest mierzone za pomocą zewnętrznego rezystora bocznikowego. Do standardowego wyposażenia układu należy źródło napięcia referencyjnego 200 mV ±3%.

AL8853AQ akceptuje napięcie wejściowe z zakresu od 6 do 40 V. Zawiera zabezpieczenie nadprądowe zewnętrznego tranzystora MOSFET, nadnapięciowe, zwarciowe, podnapięciowe, termiczne oraz przed rozwarciem wyjścia. Układ może pracować w szerokim zakresie temperatury otoczenia od -40 do +125°C. Jest zamykany w obudowie SO-8.
