Energooszczędny wzmacniacz audio klasy DG z funkcją IVSENSE i detektorem napięcia zasilania

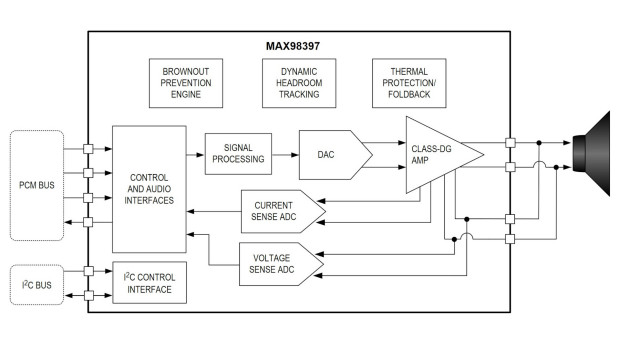

MAX98397 to energooszczędny, monofoniczny wzmacniacz audio klasy DG z funkcją IVSENSE i detektorem napięcia zasilającego. Korzysta on z dwóch napięć zasilania: VBAT (3...5,5 V) i PVDD (3...28 V), przełączanych w zależności od poziomu sygnału wejściowego. Dzięki dużej częstotliwości próbkowania, wynoszącej 192 kHz i paśmie o szerokości >50 kHz, może znaleźć zastosowanie również w aplikacjach ultradźwiękowych.
MAX98397 zawiera czujniki prądu i napięcia wyjściowego (ISENSE/VSENSE), umożliwiające zaimplementowanie algorytmów ochrony głośnika w układzie host. Modulacja spread-spectrum i kontrola szybkości narastania zboczy, pozwalają zminimalizować poziom generowanych zaburzeń EMI i wyeliminować filtr wyjściowy, niezbędny w przypadku wzmacniaczy klasy D.
W przypadku urządzeń zasilanych bateryjnie, wewnętrzny detektor napięcia zasilającego zapobiega możliwości wystąpienia awarii poprzez zmniejszenie udziału układu w całkowitym poborze mocy systemu. Realizuje to poprzez ograniczanie mocy wyjściowej wzmacniacza, gdy napięcie zasilania zmniejsza się poniżej zaprogramowanej wartości progowej.
Układ zawiera interfejs PCM do transmisji danych audio oraz I²C do transmisji danych sterujących. Interfejs PCM obsługuje formaty I2S, left-justified i TDM. Unikalna struktura taktowania eliminuje potrzebę stosowania zewnętrznego zegara systemowego do komunikacji PCM, co zmniejsza liczbę wyprowadzeń i upraszcza projekt płytki drukowanej. Funkcja zabezpieczenia termicznego automatycznie zmniejsza moc wyjściową, gdy temperatura układu przekroczy próg określony przez użytkownika, co zapewnia ciągłe odtwarzanie muzyki, również w podwyższonej temperaturze otoczenia.
MAX98397 jest zamykany w obudowie WLP-35 o rozstawie wyprowadzeń 0,4 mm. Może pracować w temperaturze otoczenia od -40 do +85°C.
Pozostałe parametry:
- moc wyjściowa: 51 W (8 Ω, 28 V, THD+N=10%),
- sprawność: do 93% (8 Ω, 24 V),
- THD+N: -85 dB (6 W, 4 Ω, 1 kHz),
- pobór mocy w trybie spoczynkowym: do 25,3 mW,
- wyjściowe napięcie szumu: 21,5 μV rms,
- zakres dynamiczny: 117,8 dB.
