Płytka ewaluacyjna szybkiej 3-portowej ładowarki USB-PD o mocy 65 W

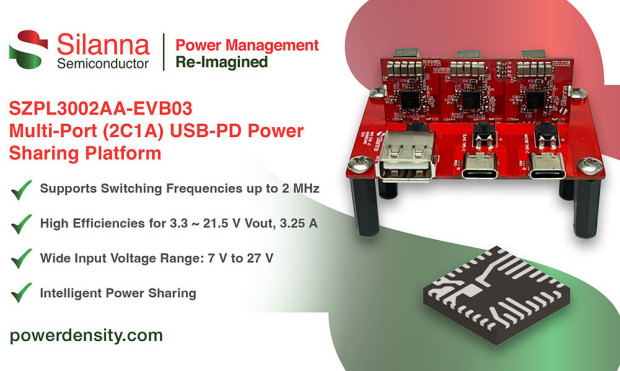

Silanna Semiconductor poszerza ofertę zestawów ewaluacyjnych do projektowania, testowania i prototypowania o płytkę SZPL3002AA-EVB03, demonstrującą projekt szybkiej, 3-portowej ładowarki USB-PD o mocy 65 W z obsługą standardów USB-PD i QC. Została ona zrealizowana z wykorzystaniem 3 scalonych konwerterów DC-DC buck SZPL3002A z funkcją inteligentnego podziału mocy, opracowanych przez Silanna Semiconductor. Zawiera dwa porty USB-C i pojedynczy USB-A oraz terminal śrubowy do podłączenia napięcia wejściowego 24 V_DC.

Płytka jest skonfigurowana fabrycznie do pracy z dwoma portami PD typu C o mocy 65 W i jednym QC typu A o mocy 18 W. Całkowita moc dostarczana do obciążenia, mogąca wynosić do 65 W, jest stale monitorowana i rozdzielana między portami przez oprogramowanie firmware. Do komunikacji między układami scalonymi oraz programowania pamięci OTP zastosowano interfejs I²C.

Konwerter DC/DC SZPL3002 firmy Silanna jest zamykany w obudowie QFN o powierzchni 5 x 5 mm. Zapewnia sprawność sięgającą 98% i wymaga minimum komponentów współpracujących. Zapewnia obsługę interfejsu USB PD V3.0 typu C oraz obsługę QC2.0/3.0/4.0/5.0 dla połączeń typu A/C.

Ważniejsze cechy SZPL3002AA-EVB03:

• częstotliwość taktowania do 2 MHz,
• parametry wyjściowe 3,3...21,5 V/3,25 A,
• zakres napięcia wejściowego od 7 do 27 V,
• wbudowany kontroler USB-PD z obsługą standardów USB-PD R3.1, PPS, BC1.2, QC 2.0/3.0/4.0/4.0+/5.0,
• zabezpieczenie podnapięciowe, nadprądowe, nadnapięciowe i termiczne.
