Najmniejszy na rynku konwerter DC/DC buck o wydajności prądowej 600 mA

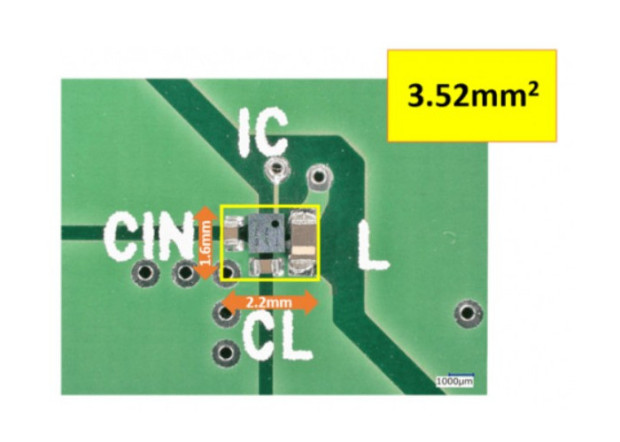

XC9290/91 to najmniejszy na rynku konwerter DC-DC buck o wydajności prądowej 600 mA, dostarczany w dwóch wariantach obudów: LGA-6B01 (1,2 x 1,2 x 0,3 mm) i WLP-5-08 (0,96 x 0,88 x 0,33 mm). Wymaga on dołączenia tylko jednej cewki chipowej i dwóch kondensatorów, co pozwala zrealizować kompletny obwód na powierzchni zaledwie 2,2 x 1,6 mm.

XC9290/91 akceptuje napięcie wejściowe z zakresu od 2,5 do 6,0 V, a jego napięcie wyjściowe jest programowane fabrycznie w zakresie od 0,7 do 3,6 V z krokiem co 0,05 V. Częstotliwość taktowania może wynosić w zależności od wersji 4 lub 6 MHz. XC9290 i XC9291 różnią się trybem pracy, odpowiednio PWM i PWM/PFM. Tryb sterowania HiSAT-COT (Constant On Time) pozwala uzyskać bardzo szybką odpowiedź impulsową i w odróżnieniu od zwykłego trybu COT, zapewnia bardzo małe fluktuacje częstotliwości taktowania w funkcji zmian prądu obciążenia i napięcia wejściowego. Dodatkowym atutem jest bardzo mały poziom generowanych zaburzeń elektromagnetycznych. Pod tym względem układ odpowiada specyfikacji EN55032 (CISPR 32) Class B. Standardowe wyposażenie obejmuje ogranicznik prądowy, układ miękkiego startu, zabezpieczenie podnapięciowe i funkcję automatycznego rozładowania pojemności wyjściowej.

Pozostałe parametry:

• sprawność: 90% (4 MHz, V_IN=3,7 V,V_OUT=1,8 V, I_OUT=200 mA),
• zakres temperatury pracy: -40...+105°C,
• pobór prądu w stanie spoczynkowym: 11 µA (XC9291); 700 µA (XC9290),
• prąd prądu w trybie standby: maks. 0,6 μA.
