Niskoszumowe regulatory LDO o dużym współczynniku PSRR do elektroniki samochodowej
Do oferty komponentów "samochodowych" firmy Torex Semiconductor wchodzi nowa seria niskoszumowych regulatorów LDO o wydajności prądowej 300 mA. Układy te wyróżniają się bardzo dobrym tłumieniem tętnień napięcia wejściowego (PSRR>75 dB @ 1 kHz). Pracują z napięciem wejściowym 2,0...6,0 V w zakresie temperatury otoczenia od -40 do +125°C. Ich napięcie wyjściowe może być ustalane w zakresie od 1,2 do 3,4 V w krokach co 0,1 V. Struktura wewnętrzna obejmuje źródło napięcia referencyjnego, wzmacniacz błędu, tranzystor FET, ogranicznik prądowy, układ kompensacji fazy, zabezpieczenie termiczne i zabezpieczenie przed dużymi impulsami prądu rozruchowego.

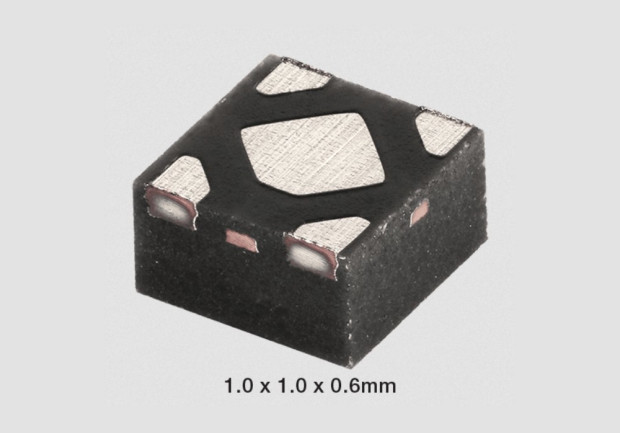

Regulatory serii XD6239 zapewniają dokładność stabilizacji napięcia wynoszącą ±1,0% dla VOUT powyżej 2,0 V oraz ±20 mV dla VOUT≤1,9 V. Pobierają 100 µA prądu w stanie spoczynkowym i 0,01 µA w trybie standby. Wymagają podłączenia kondensatora wejściowego i wyjściowego o pojemności po 1 µF. Są produkowane w trzech wariantach obudów: DFN1010-4C (1,0 x 1,0 x 0,6 mm), SOT-25 (2,9 x 2,8 x 1,3 mm) i SOT-89-5 (4,6 x 4,5 x 1,6 mm).
