Konwerter DC-DC boost z izolacją >5 kV rms do instalacji samochodowych
UCC14141-Q1 to "samochodowy" konweter DC-DC boost z kwalifikacją AEC-Q100, zaprojektowany do zasilania sterowników bramek tranzystorów IGBT i SiC FET. Zapewnia on izolację między wejściem i wyjściem do co najmniej 5 kV rms oraz jest odporny na przepięcia wejściowe o szybkości narastania do co najmniej 150 kV/μs. Struktura wewnętrzna układu obejmuje transformator i kontroler DC-DC o architekturze zapewniającej dużą gęstość mocy i małą emisję elektromagnetyczną. Jego zakres dopuszczalnej temperatury pracy rozciąga się od -40 do +125°C.

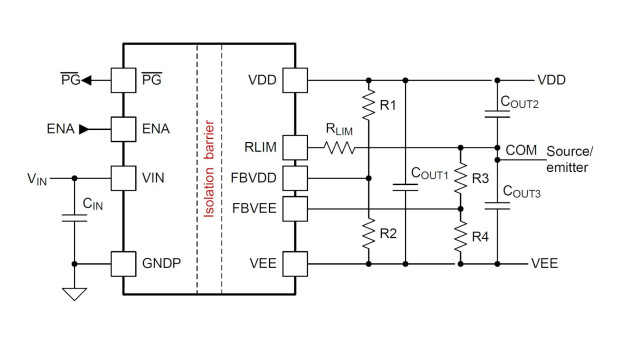

UCC14141-Q1 akceptuje napięcie wejściowe z zakresu od 8 do 18 V. Jego napięcia wyjściowe na liniach VDD i VEE mogą być programowane z dokładnością ±1,3% w zakresie do 25 V. Układ wymaga minimum elementów współpracujących i zawiera szeroki zestaw wbudowanych funkcji i zabezpieczeń. Są to m.in. wejście Enable, wyjście Power Good, układ miękkiego startu oraz zabezpieczenie podnapięciowe, nadnapięciowe, zwarciowe, przeciążeniowe i termiczne. UCC14141-Q1 może znaleźć zastosowanie w układach napędowych, energetyce i układach ładowania pojazdów elektrycznych. Jest zamykany w obudowie SSOP-36.
