Półmostkowe stopnie mocy na tranzystorach GaN HEMT do układów zasilania o mocy do 500 W

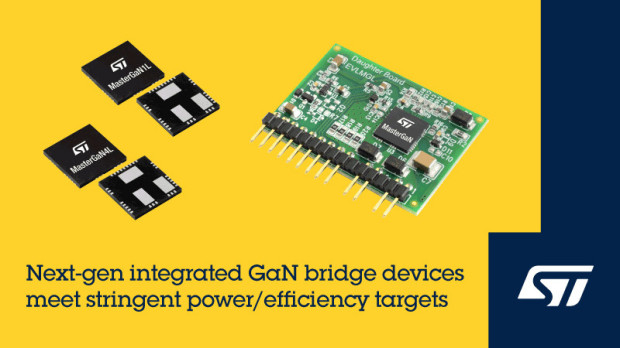

MasterGaN1L i MasterGaN4L to półmostkowe stopnie mocy, zrealizowane na tranzystorach GaN HEMT, przeznaczone do zastosowań w zasilaczach impulsowych, ładowarkach, falownikach i przetwornicach DC-DC o różnych topologiach. Ich struktura obejmuje parę 650-woltowych tranzystorów HEMT ze zoptymalizowanymi sterownikami bramek, zestaw obwodów zabezpieczających i diodę bootstrap, wykorzystywaną w fazie rozruchu. Pozwala to wyeliminować elementy współpracujące, uprościć projekt obwodu wysokoprądowego oraz zmniejszyć wymiary na płytce drukowanej w porównaniu z równoważnymi obwodami, opartymi na elementach dyskretnych. Mniejsza liczba komponentów oznacza jednocześnie większą niezawodność.
Oba układy są kompatybilne pod względem rozkładu wyprowadzeń z wcześniejszymi wariantami MasterGaN1 i MasterGaN4. W porównaniu z nimi, oferują możliwość optymalizacji czasu opóźnienia przy włączaniu, co pozwala na pracę z większą częstotliwością w zakresie małych obciążeń, zwłaszcza w topologiach rezonansowych. Wejście shutdown umożliwia wprowadzenie ich w tryb oszczędnościowy, przy czym precyzyjne dopasowanie parametrów czasowych obu tranzystorów GaN HEMT eliminuje ryzyko ich równoczesnego wprowadzenia w tryb przewodzenia.
Wewnętrzne tranzystory HEMT w modelu MasterGaN1L charakteryzują się rezystancją RDS(ON) równą 150 mΩ i prądem znamionowym 10 A, co pozwala na zastosowania w aplikacjach o mocy znamionowej do 500 W. Moduł pobiera zaledwie 20 mW mocy przy braku obciążenia. MasterGaN4L może znaleźć zastosowanie w aplikacjach o mocy znamionowej do 200 W. Charakteryzuje się rezystancją RDS(ON) równą 225 mΩ i prądem znamionowym 6,5 A.
MasterGaN1L i MasterGaN4L są zamykane w obudowach GQFN o wymiarach 9 x 9 x 1 mm. Ich ceny wynoszą odpowiednio 4,40 USD i 3,78 USD. Producent oferuje zestawy ewaluacyjne (EVLMG1LPBRDR1, EVLMG4LPWRBR1), zawierające moduły pracujące w układzie konwerterów LLC.
