Niezawodne 100- i 650-woltowe tranzystory GaN HEMT na zakres temperatury pracy od -55 do +125°C

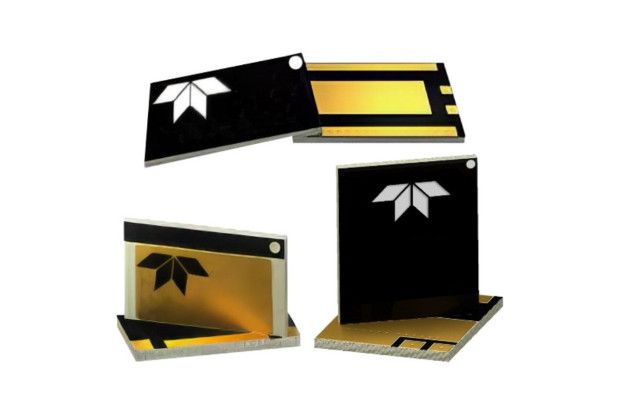

Teledyne e2v HiRel wprowadza do oferty trzy popularne tranzystory GaN HEMT: TDG650E30BSP, TDG100E90BSP i TDG100E90TSP w wersjach o podwyższonej niezawodności. Przeszły one testy przesiewowe NASA Level 1 i ESA Class 1, a w razie konieczności mogą być też dostarczane w wersjach w pełni zgodnych ze specyfikacjami Level 1. Są to tranzystory o parametrach znamionowych 100 V/90 A i 650 V/30 A, których typowe zastosowania obejmują systemy zarządzania zasilaniem, przetwornice DC-DC i układy napędowe w aplikacjach mission-critical. Są one przystosowane do pracy w rozszerzonym zakresie temperatury otoczenia od -55 do +125°C, co pozwala na zastosowania również w sprzęcie wojskowym.

Modele 100-woltowe TDG100E90BSP i TDG100E90TSP występują w wariantach z chłodzeniem dolnej lub górnej powierzchni struktury (bottom-side, top-side cooled). Model 650-woltowy TDG650E30BSP występuje wyłącznie w wariancie bottom-side.



TDG650E30BSP

TDG100E90BSP

TDG100E90TSP

VDS

650 V

100 V

100 V

IDS(maks.) @ +25°C, VGS=6 V

30 A

(60 A w impulsie 50 µs)

90 A (140 A w impulsie 50 µs)

RDS(ON)

50 mΩ

7 mΩ

7 mΩ

Maks. częstotliwość pracy

>100 MHz

>100 MHz

>10 MHz

VG

0...6 V (tolerancja na przepięcia od -20 V do +10 V)

RΘJC

0,5 °C/W

0,55 °C/W

QG

6,1 nC

8 nC

CISS

242 pF

600 pF

COSS

65 pF

250 pF

Wymiary (maks.)

8,5 x 7,1 x ,56 mm

7,55 x 4,59 x 0,51 mm

7,0 x 4,0 x 0,54 mm
