30-woltowy tranzystor n-MOSFET o rezystancji RDS(ON) równej 0,71 mΩ

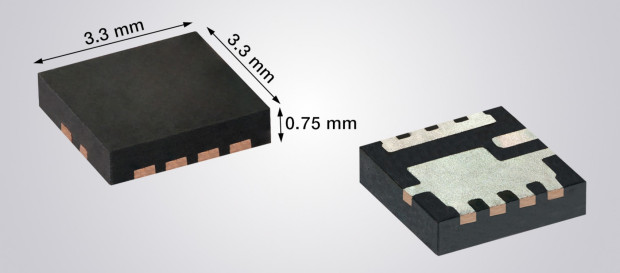

Vishay Siliconix dodaje do oferty tranzystorów MOSFET nowy, n-kanałowy model SiSD5300DN o bardzo małej rezystancji R_DS(ON), wynoszącej 0,71 mΩ przy napięciu bramki 10 V i współczynniku FOM równym 42 mΩ*nC. Jest to tranzystor 30-woltowy, zamykany w obudowie PowerPAK 1212-F o powierzchni 3,3 x 3,3 mm. W porównaniu z podobnymi tranzystorami, zamykanymi w obudowach PowerPAK 1212-8S o tej samej powierzchni, wykazuje mniejszą o 18% rezystancję kanału, co przekłada się na większą gęstość mocy. W porównaniu z podobnymi tranzystorami poprzedniej generacji, współczynnik FOM zmniejszono o 35%, redukując tym samym straty przy przewodzeniu i przełączaniu. Umieszczone na środku krawędzi obudowy wyprowadzenie bramki ułatwia równoległe łączenie tranzystorów na jednowarstwowych płytkach drukowanych.

SiSD5300DN jest polecany do zastosowań w układach zarządzania zasilaniem, układach napędowych i przełącznikach zasilania w elektronarzędziach, spawarkach, serwerach, stacjach bazowych itp. Jego dopuszczalny ciągły prąd drenu wynosi 198 A przy idealnym chłodzeniu (T_C=25°C) i 158 A przy T_C=+70°C, a dopszczalny prąd impulsowy to 500 A (100 μs). Zakres temperatury pracy złącza rozciąga się od -55 do +150°C.
