Cyfrowy sterownik bramek do modułów SiC o napięciu roboczym do 3,3 kV

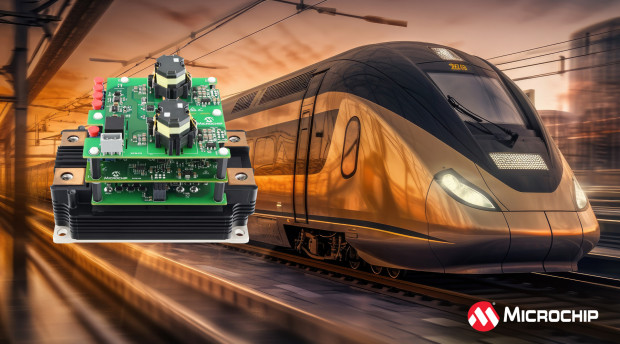

Powszechna elektryfikacja zwiększyła zainteresowanie technologią SiC w aplikacjach średnio- i wysokonapięciowych z sektora transportu, energetyki i pojazdów roboczych. Aby pomóc projektantom we wdrażaniu systemów opartych na tranzystorach SiC, firma Microchip zaprojektowała wstępnie skonfigurowany, cyfrowy sterownik bramek XIFM do współpracy z modułami SiC o napięciu roboczym do 3,3 kV, takimi jak HV LinPak / HV100, pozwalający skrócić czas projektowania i oceny prototypów. Zapewnia on wzmocnioną izolację do 10,2 kV oraz zawiera układy monitorowania i zestaw zabezpieczeń: termiczne, podnapięciowe, nadnapięciowe i zwarciowe/nadprądowe. Ponadto, jest zgodny z wymogami normy EN 50155, co otwiera możliwość zastosowań również w transporcie kolejowym. Wstępna konfiguracja fabryczna pozwala skrócić nawet o połowę czas projektowania w porównaniu z tradycyjnymi, analogowymi układami sterowania bramek tranzystorów.

XIFM spełnia wymogi norm EN 50121-3-2 i EN 61000-6-4 w zakresie kompatybilności EMC oraz EN 61373 w zakresie odporności na wibracje. Pracuje ze szczytowym prądem wyjściowym ±15 A, umożliwiając dostarczenie do obciążenia maksymalnej mocy 2 x 10 W.
