Sterownik 3-fazowych silników BLDC o napięciu wejściowym z zakresu 6,3...36 V

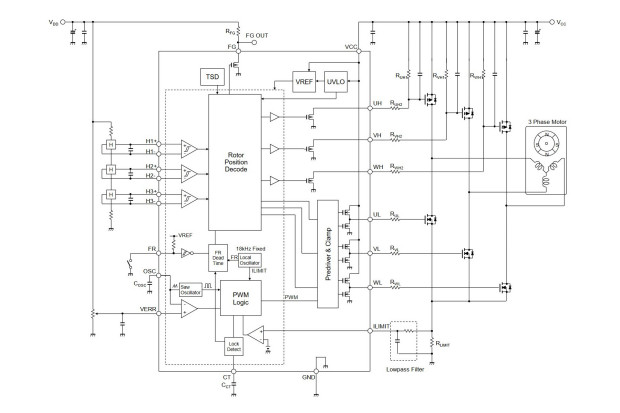

NA7200 to sterownik 3-fazowych silników BLDC, sterowany przebiegiem PWM i współpracujący z zewnętrznymi tranzystorami MOSFET. Generuje on 3-fazową sekwencję sterującą na podstawie sygnałów z zewnętrznych czujników Halla. Może być zasilany napięciem z szerokiego zakresu od 6,3 do 36 V i pobiera jedynie 2,9 mA prądu w stanie spoczynkowym (przy V_CC=12 V).

NA7200 charakteryzuje się małymi gabarytami i szerokim zakresem temperatury roboczej od -40 do +105°C. Zawiera układ miękkiego startu, zabezpieczenie nadprądowe, podnapięciowe i termiczne oraz zabezpieczenie przed zablokowaniem wirnika (Lock Protection), podejmujące automatycznie próby jego odblokowania.

Układ jest zamykany w obudowie SSOP-20-BE o wymiarach 6,5 x 6,4 x 1,15 mm.
