Najmniejsze na rynku 2-amperowe diody Schottky'ego o powierzchni 1,4 x 0,6 mm

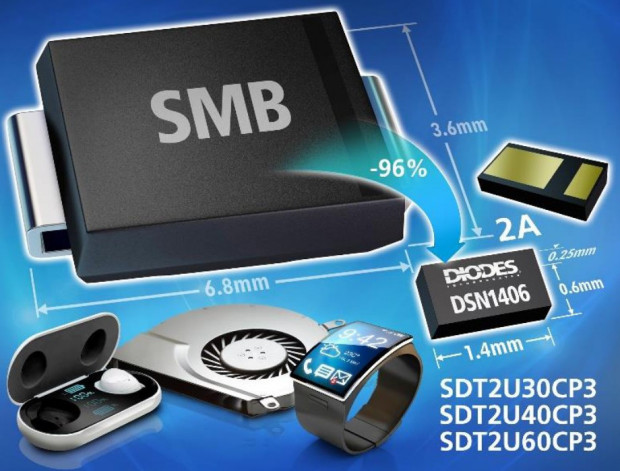

Do oferty firmy Diodes wchodzi seria trzech miniaturowych diod Schottky'ego, zamykanych w obudowach X3-DSN1406-2 o powierzchni 1,4 x 0,6 mm i grubości 0,25 mm. Są to najmniejsze obecnie na rynku tego typu diody o dopuszczalnym prądzie przewodzenia 2 A, mogące znaleźć zastosowanie w urządzeniach o dużej gęstości upakowania podzespołów. Występują w wersjach o napięciu VRRM równym 30, 40 i 60 V. Zajmują zaledwie 3,4% powierzchni wcześniejszych odpowiedników, zamykanych w obudowach typu SMB. Bardzo małe napięcie przewodzenia, wynoszące już od 480 mV, minimalizuje straty mocy i zapewnia dużą sprawność energetyczną. Dodatkowo, pomimo małych gabarytów, diody serii SDT2Ux0CP3 są odporne na duże impulsy przepięciowe, a mała grubość obudowy ułatwia odprowadzanie ciepła (RθJC=7°C/W), zwiększając niezawodność.
|
VRRM |
IO |
VF maks. |
IR maks. |
Obudowa |
SDT2U30CP3 |
30 V |
2 A |
0,48 V |
150 µA |
X3-DSN1406-2 |
SDT2U40CP3 |
40 V |
0,48 V |
150 µA |
||
SDT2U60CP3 |
60 V |
0,58 V |
100 µA |
