2-kanałowe, jednopłytkowe sterowniki bramek modułów IGBT o mocy do 2,3 kV

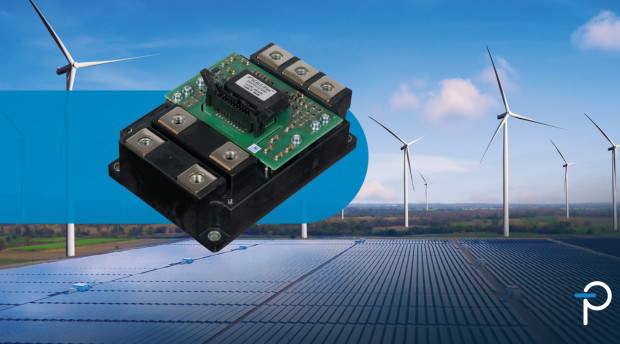

Firma Power Integrations wprowadza na rynek nową rodzinę dwukanałowych sterowników bramek modułów IGBT o mocy 1,2...2,3 kV, zrealizowanych na pojedynczej płytce drukowanej. Są to sterowniki plug-and-play, mogące współpracować z modułami m.in. LV100 (Mitsubishi), XHP 2 (Infineon), HPnC (Fuji Electric) oraz ekwiwalentnymi o napięciu blokowania do 2300 V, znajdującymi zastosowanie m.in. w instalacjach fotowoltaicznych, na farmach wiatrowych oraz w systemach przechowywania energii.

Dzięki małym gabarytom, nowe sterowniki mogą być zamocowane w obrysie modułu IGBT, co daje projektantom większą swobodę, jeśli chodzi o konstrukcję mechaniczną. Zawierają układ aktywnej kontroli temperatury, współpracujący z wbudowanym w moduł IGBT termistorem NTC, pozwalający zoptymalizować konstrukcję termiczną oraz uzyskać większą o 25%...30% moc wyjściową przy mniejszej liczbie komponentów, kabli, złączy i barier izolacyjnych. Do ich standardowego wyposażenia należy też układ soft-shutdown, zabezpieczenie zwarciowe oraz zabezpieczenie podnapięciowe sekcji pierwotnej i wtórnej.

Obecnie w ofercie Power Integrations dostępne są dwa pierwsze modele: 2SIXT0112T2A0-CM1200DW-34T, przeznaczony do współpracy z modułem CM1200DW-34T produkcji Mitsubishi oraz 2SIXT0112T2A0-FF1800XTR17T2P5, przeznaczony do współpracy z modułem FF1800XTR17T2P5 produkcji Infineon. Oba charakteryzują się mocą wyjściową 1,0 W/kanał, napięciem włączania/wyłączania bramki równym +15/-10 V, napięciem zasilania 15 V, maksymalną częstotliwością przełączania 25 kHz i zakresem dopuszczalnej temperatury pracy od -40 do +85°C. Zawierają pokrycie konformalne, zabezpieczające przed kondensacją wilgoci.
