Precyzyjny, programowalny układ kondycjonowania sygnałów z czujników mostkowych

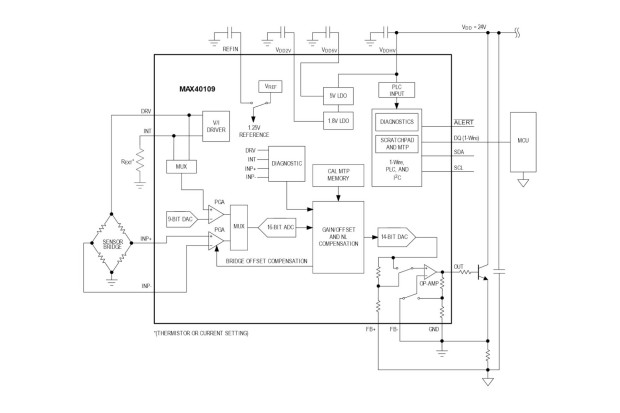

MAX40109 to precyzyjny, programowalny układ kondycjonowania sygnałów z czujników mostkowych, którego architektura obejmuje sekcję AFE (Analog Front End), przetwornik A/C, pamięć współczynników kalibracyjnych, cyfrowy blok przetwarzania sygnału oraz przetwornik C/A z buforem, sterujący wyjściem napięciowym lub pętlą prądową 4...20 mA. Układ może współpracować z różnymi rodzajami rezystancyjnych czujników mostkowych, m.in. do pomiaru ciśnienia, siły lub temperatury. Poza wyjściem analogowym, zawiera również interfejs 1-Wire/I2C, umożliwiający programowanie pamięci kalibracyjnej, wewnętrznego wzmacniacza PGA i wewnętrznych źródeł prądowych do zasilania mostka pomiarowego. Interfejs I²C może być również wykorzystany do generowania alarmów i wyprowadzania wyników pomiarów w postaci cyfrowej.

MAX40109 pracuje z napięciem zasilania od 3 do 36 V, pobierając typowo 2 mA prądu. Jest zamykany w obudowach TQFN i WLP. Charakteryzuje się szerokim zakresem temperatury roboczej od -40 do +125°C.
