2-watowy wzmacniacz mocy InGaP HBT na pasmo 860...930 MHz

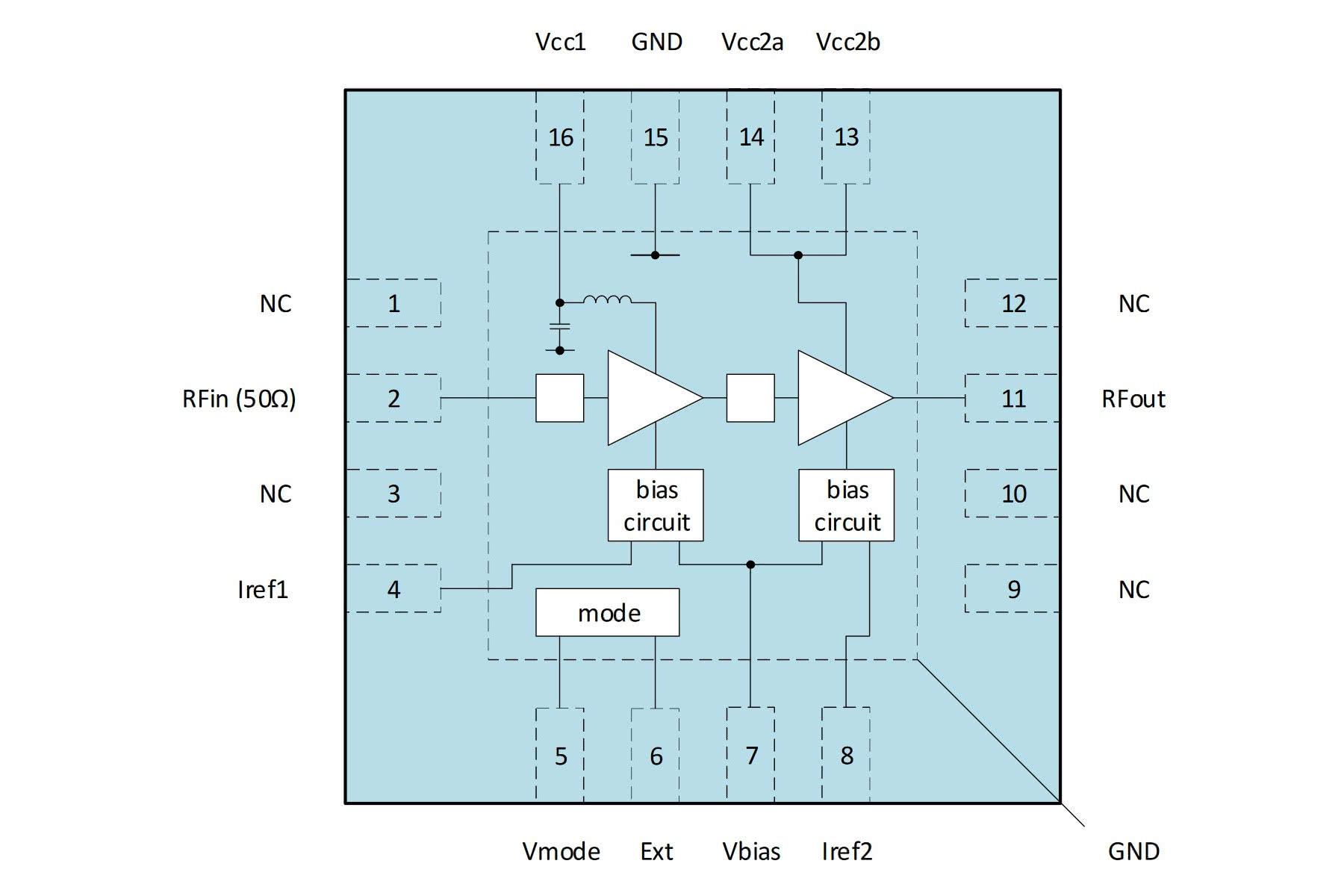

Firma CML Micro wprowadza do oferty 2-watowy monolityczny wzmacniacz mocy w.cz. do aplikacji ISM i SRD (Short-Range Devices), zrealizowany w technologii InGaP HBT. CMX90A006 to wzmacniacz dwustopniowy, zapewniający moc wyjściową +33 dBm przy 1-decybelowej kompresji wzmocnienia w zakresie częstotliwości od 860 do 930 MHz. Pracuje z napięciem zasilania od 2,5 do 5,25 V, dzięki czemu może znaleźć zastosowanie w urządzenia bateryjnych, zasilanych z pojedynczego ogniwa litowo-jonowego lub litowo-polimerowego. Jest zamykany w obudowie VQFN o powierzchni 4 x 4 mm. Jego port wejściowy jest dopasowany do impedancji 50 Ω, co pozwala zredukować liczbę komponentów zewnętrznych. Producent oferuje płytkę ewaluacyjną (ozn. EV90A006) z wyjściowym układem dopasowującym, ułatwiającą zoptymalizowanie wzmacniacza do potrzeb konkretnej aplikacji.

Pozostałe parametry:

• pobór prądu (Psat): typ. 1,1 A,
• pobór prądu w stanie spoczynkowym: typ. 206 mA,
• pobór prądu w trybie standby: <1 µA,
• wzmocnienie małosygnałowe: 33 dB @ Pin = -20 dBm,
• maks. moc wejściowa: +13 dBm,
• OIP3: 42 dBm,
• PAE: 52% (Psat).
