Sterowniki bramek tranzystorów IGBT i SiC MOSFET ze wzmocnioną izolacją do 9,6 kV rms

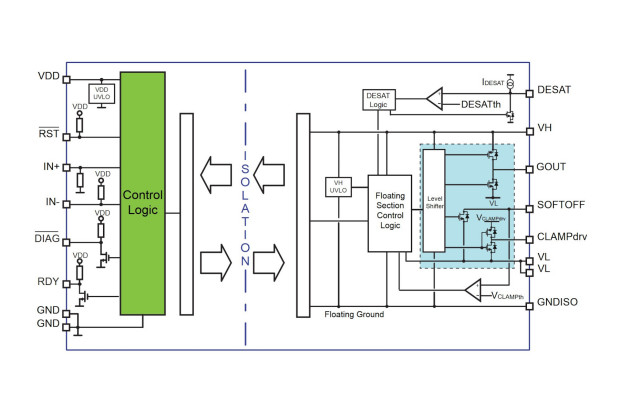

STMicroelectronics wprowadza do sprzedaży serię sterowników bramek tranzystorów SiC MOSFET i IGBT, przeznaczonych do zastosowań w stacjach ładowania, systemach przechowywania energii, układach napędowych i automatyce przemysłowej. Są to układy o wzmocnionej izolacji (V_IOTM=9,6 kV), separujące obwód sterowania bramki tranzystora od wejściowej sekcji niskonapięciowej. Zapewniają odporność na impulsy przepięciowe o szybkości narastania do 200 V/µs. Występują w wariantach o wydajności prądowej 6 A i 10 A. Wszystkie zawierają zabezpieczenie podnapięciowe i termiczne oraz szybki układ zabezpieczający przed wyjściem z nasycenia, zapewniający ochronę zewnętrznego tranzystora MOSFET przed przeciążeniami i zwarciami. Charakteryzują się czasem propagacji 75 ns między wejściem i wyjściem. Mogą współpracować z wejściowymi układami logicznymi TTL/CMOS zasilanymi napięciem 3,3 V lub 5 V.

Sterowniki serii STGAP3SXS są zamykane w obudowach SO-16W. Ich ceny hurtowe zaczynają się od 2,34 USD przy zamówieniach 1000 sztuk.
