n-kanałowy 600-woltowy tranzystor MOSFET do zasilaczy impulsowych

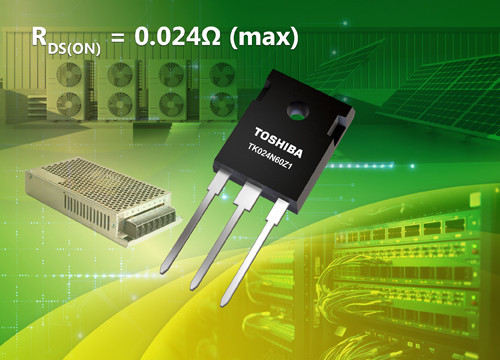

TK024N60Z1 to nowy n-kanałowy tranzystor MOSFET z oferty firmy Toshiba, zaprojektowany specjalnie do zastosowań w zasilaczach o dużej sprawności energetycznej. Stanowi rozszerzenie rodziny 600-woltowych tranzystorów, realizowanych w procesie DTMOSVI, których superzłączowa struktura wewnętrzna zapewnia małą rezystancję w stanie ON i małe straty konduktancyjne. Zakres zastosowań obejmuje układy zasilania serwerów w centrach danych, zasilacze impulsowe stosowane w przemyśle oraz układy kondycjonowania do generatorów fotowoltaicznych. TK024N60Z1 charakteryzuje się najmniejszą rezystancją RDS(ON) spośród wszystkich tranzystorów DTMOSVI, nieprzekraczającą 24 mΩ, a co za tym idzie, małą emisją ciepła. Może pracować z maksymalnym ciągłym i impulsowym prądem drenu odpowiednio 80 A i 320 A. Jest zamykany w obudowie TO-247.

Podobnie, jak w przypadku pozostałych tranzystorów MOSFET serii DTMOSVI 600 V, również TK024N60Z1 charakteryzuje się zoptymalizowanym projektem bramki, pozwalającym zmniejszyć rezystancję dren-źródło w przeliczeniu na jednostkę powierzchni o około 13%. Co ważniejsze, iloczyn tej rezystancji i ładunku bramka-dren, został ograniczony o około 52% w porównaniu z tranzystorami wcześniejszej serii DTMOSIV-H o tym samym napięciu VDS. Oznacza to, że tranzystory DTMOSVI, w tym TK024N60Z1, oferują lepszy kompromis między stratami przewodzenia i przełączania, pozwalający zwiększyć sprawność zasilaczy impulsowych.

Do tranzystora TK024N60Z1 Toshiba oferuje model G0 SPICE do szybkiej weryfikacji działania obwodu oraz G2 SPICE do precyzyjnej symulacji charakterystyk przejściowych.

Więcej na: www.toshiba.semicon-storage.com
