6-osiowy czujnik IMU z podwójnym torem pomiarowym ±16 g i ±80 g

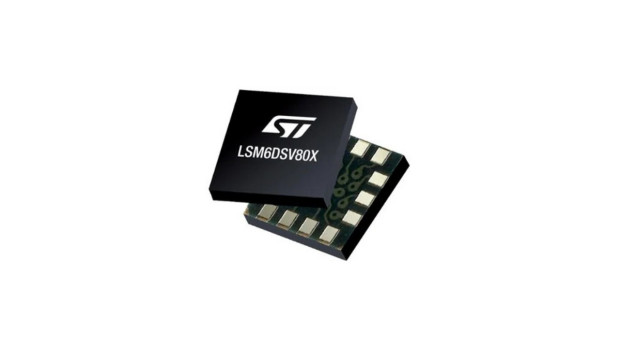

LSM6DSV80X to 6-osiowy czujnik inercyjny firmy STMicroelectronics, którego struktura wewnętrzna obejmuje dwa tory pomiarowe akcelerometru (low-g o zakresie pełnej skali ±16 g oraz high-g o zakresie pełnej skali ±80 g), żyroskop MEMS o zakresie 4000 dps i jednostkę przetwarzania danych, zamknięte w 14-wyprowadzeniowej obudowie LGA o wymiarach 3,0 x 2,5 x 0,86 mm. Podwójny akcelerometr zapewnia dużą dokładność w szerokim zakresie pomiaru, zarówno podczas gwałtownych ruchów, jak i bardzo małych przyspieszeń, odpowiadających aktywnościom sportowym i gestom.

Układ może znaleźć zastosowanie w akcesoriach sportowych i trackerach. Oferuje następujące funkcjonalności:

  • Finite State Machine (FSM) - mechanizm umożliwiający programowanie określonych reakcji na różne schematy ruchu,
  • Machine Learning Core (MLC) - wbudowany rdzeń uczenia maszynowego, rozpoznający rodzaj aktywności na podstawie analizy danych w czasie rzeczywistym,
  • Adaptive Self-Configuration (ASC) - funkcja automatycznej rekonfiguracji, pozwalająca dynamicznie modyfikować działanie układu, bez ingerencji głównego mikroprocesora. Jeśli MLC wykryje określony wzorzec ruchu (np. rozpoczęcie biegu), może automatycznie przełączyć układ na inny tryb pracy, optymalizując pobór mocy lub poprawiając dokładność pomiaru.

Do wyposażenia LSM6DSV80X należy też czujnik temperatury, pamięć FIFO (do 4,5 K) oraz interfejsy SPI/I²C i MIPI I3C. Układ pracuje z napięciem zasilania od 1,71 do 3,6 V, pobierając do 0,8 mA prądu. Jeśli chodzi o wsparcie projektowe do LSM6DSV80X, producent oferuje darmowe środowisko graficzne ST MEMS Studio, obejmujące narzędzia do konfigurowania czujnika, trenowania drzewa decyzyjnego MLC i testowania. Dostępne są też płytki ewaluacyjne, m.in. Professional MEMS (STEVAL-MKI109D) i SensorTile.box PRO (STEVAL-MKBOXPRO).

Więcej na: www.st.com
