Łatwy w implementacji konwerter DC-DC buck o prądzie wyjściowym 1 A

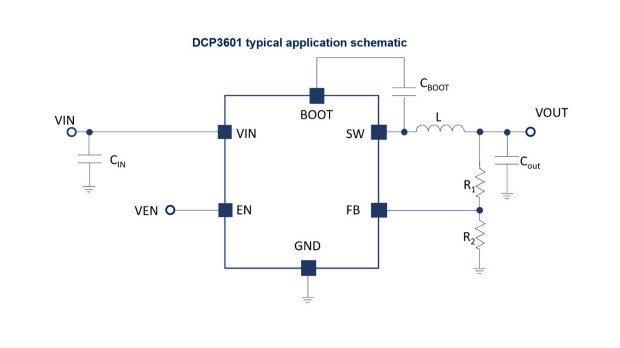

DCP3601 to miniaturowy konwerter DC-DC buck, łączący duży stopień integracji z łatwą implementacją w systemie przy użyciu minimum elementów współpracujących. Wszystkie elementy przełączające i kompensujące zostały wbudowane w strukturę układu, dzięki czemu do realizacji kompletnego konwertera wymaganych jest tylko 6 zewnętrznych elementów pasywnych, w tym cewka, kondensatory bootstrap i filtrujące oraz rezystory do programowania napięcia wyjściowego.

DCP3601 akceptuje napięcie wejściowe z zakresu od 3,3 do 36 V i zapewnia wydajność prądową 1 A. Dzięki stałej częstotliwości taktowania, równej 1 MHz, może współpracować z miniaturową cewką indukcyjną. Opcjonalny dithering pozwala zmniejszyć poziom generowanych zaburzeń elektromagnetycznych. Sprawność energetyczna układu sięga 91% przy prądzie wyjściowym 600 mA (dla VIN=12 V i VOUT=5 V). Do jego zalet należy mały prąd spoczynkowy (110 μA), wejście Enable oraz wbudowane zabezpieczenie termiczne i nadnapięciowe.

DCP3601 może znaleźć zastosowanie m.in. w inteligentnych mierniki zużycia mediów oraz do konwersji napięcia z szyny przemysłowej 24 V. Występuje w czterech wariantach: LCM o podwyższonej sprawności oraz LNM o obniżonym wyjściowym napięciu zaburzeń (tryb PWM) z ditheringiem lub bez. Wszystkie są zamykane w obudowach SOT23-6L i charakteryzują się szerokim zakresem temperatury pracy złącza od -40 do +150°C.

Więcej na: www.st.com
