Moduły mocy SiC do ładowarek pokładowych

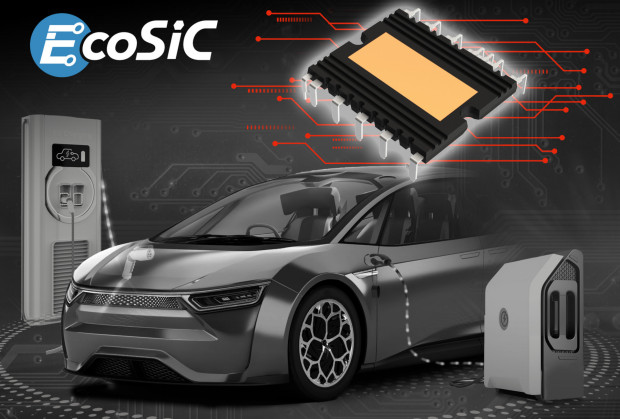

Firma Rohm zaprezentowała nowe moduły mocy o konfiguracjach 4-in-1 i 6-in-1, zrealizowane w technologii SiC i zamykane w obudowach HSDIP20 o wymiarach 38 x 31 x 3,5 mm. Są one przeznaczone do zastosowań w ładowarkach pokładowych pojazdów, realizowanych w topologii PFC i LLC. Oferta obejmuje 6 modeli o napięciu znamionowym 750 V (ozn. BSTxxx1P4K01) i 7 modeli 1200-woltowych (BSTxxx2P4K01). Zawierają one wszystkie komponenty niezbędne w aplikacjach konwersji mocy, co ułatwia ich implementację. Jak podaje producent, w porównaniu z równoważnym obwodem, zrealizowanym na 6 dyskretnych tranzystorach SiC MOSFET, nowe moduły 6-in-1 pozwalają obniżyć temperaturę roboczą o około 38°C przy pracy z mocą wyjściową 25 W oraz zapewniają ponad 3-krotnie większą gęstość mocy. W porównaniu z podobnymi modułami realizowanymi w obudowach DIP, gęstość mocy jest większa ponad 1,4x.

	VDSS	RDS(ON)	ID	Topologia
BST91B1P4K01	750 V	13 mΩ	90 A	4-in-1
BST47B1P4K01		26 mΩ	47 A
BST31B1P4K01		45 mΩ	31 A
BST91T1P4K01		13 mΩ	90 A	6-in-1
BST47T1P4K01		26 mΩ	47 A
BST31T1P4K01		45 mΩ	31 A
BST70B2P4K01	1200 V	18 mΩ	70 A	4-in-1
BST38B2P4K01		36 mΩ	38 A
BST25B2P4K01		62 mΩ	25 A
BST70T2P4K01		18 mΩ	70 A	6-in-1
BST38T2P4K01		36 mΩ	38 A
BST25T2P4K01		62 mΩ	25 A

Więcej na: www.rohm.com
