3-kanałowy kontroler PWM z diagnostyką błędów do samochodowych systemów oświetleniowych

AL5836Q to 3-kanałowy kontroler PWM z wbudowanymi funkcjami diagnostyki błędów, zaprojektowany do zastosowań w samochodowych systemach oświetlenia zewnętrznego. Współpracuje on z zewnętrznymi tranzystorami MOSFET lub bipolarnymi, co minimalizuje wewnętrzny pobór mocy w porównaniu z tradycyjnymi liniowymi sterownikami LED. Szeroki zakres napięcia wejściowego od 3,3 do 50 V zwiększa odporność na przepięcia, typowe dla instalacji samochodowych.

AL5836Q zawiera niezależne układy diagnostyczne we wszystkich kanałach. Wykrywa błędy związane z przegrzaniem, rozwarciem wyjścia oraz jego zwarciem do masy lub linii zasilającej. Dwukierunkowe wejścia PWM charakteryzują się szerokim zakresem napięcia sumacyjnego od -40 do +50 V. Średni prąd każdego z kanałów jest programowany za pomocą współczynnika wypełnienia przebiegu PWM oraz rezystora, połączonego szeregowo z łańcuchem diod LED.

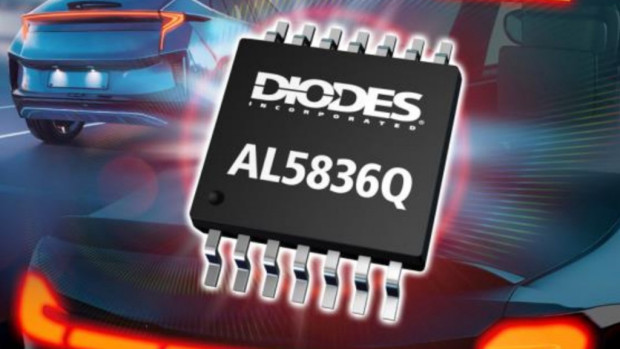

AL5836Q uzyskał kwalifikację AEC-Q100 Grade 1. Jest zamykany w obudowie TSSOP-14. Zapewnia odporność na wyładowania ESD do 6 kV (HBM).

Więcej na: www.diodes.com
