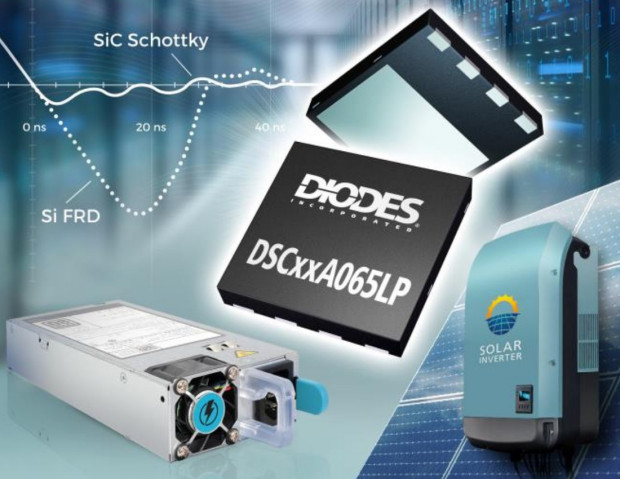

Do oferty firmy Diodes wchodzi seria 650-woltowych diod Schottky'ego o małym współczynniku FOM (QC x VF), przeznaczonych do zastosowań w wysokiej klasy układach zasilających i napędowych. W ramach serii DSCxxA065LP są dostępne warianty o prądzie znamionowym 4, 6, 8, 10 i 12 A, których dopuszczalna temperatura pracy złącza sięga +175°C, a maksymalny prąd wsteczny to zaledwie 20 µA.
Diody Schottky'ego realizowane na podłożach SiC oferują znacznie lepsze parametry dynamiczne od krzemowych odpowiedników. Wykazują pomijalne straty przy przełączaniu, wynikające z braku przepływu prądu regeneracyjnego i bardzo małego ładunku wewnętrznego QC. Ich dodatkowe zalety to małe napięcie przewodzenia VF, oznaczające małe straty konduktancyjne oraz niskoprofilowe obudowy T-DFN8080-4 (8 x 8 x 1 mm) o bardzo małej rezystancji termicznej, stanowiące alternatywę dla standardu TO252 (DPAK).
|
|
VRRM |
IO |
IFSM |
VF (maks.) |
IR (typ.) |
IR (maks.) |
QC |
CT |
|
DSC04A065LP |
650 V |
4 A |
29 A |
1,5 V |
0,11 µA |
20 µA |
6 nC |
193 pF |
|
DSC06A065LP |
6 A |
38 A |
1,5 V |
0,27 µA |
8 nC |
295 pF |
||
|
DSC08A065LP |
8 A |
47 A |
1,5 V |
0,1 µA |
12 nC |
414 pF |
||
|
DSC10A065LP |
10 A |
55 A |
1,5 V |
0,19 µA |
14 nC |
516 pF |
||
|
DSC12A065LP |
12 A |
55 A |
1,7 V |
0,19 µA |
14 nC |
516 pF |
Więcej na: www.diodes.com
