Precyzyjny wzmacniacz izolacyjny o stałym wzmocnieniu z wyjściem różnicowym

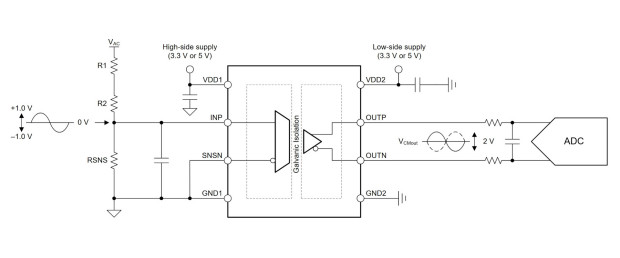

AMC0x30D to precyzyjny wzmacniacz izolacyjny z wejściem o dużej impedancji (typ. 2,4 GΩ) i wyjściem różnicowym, pracujący z napięciem wejściowym z zakresu ±1 V i stałym wzmocnieniem 2 V/V. Występuje w wersjach z podstawową izolacją do 3 kV RMS/60 s (ozn. AMC0230D) i ze wzmocnioną izolacją do 5 kV RMS (AMC0330D). Wejście układu jest zoptymalizowane do współpracy z dzielnikiem rezystorowym lub dowolnym źródłem napięciowym o dużej impedancji wyjściowej. Wewnętrzna bariera izolacyjna separuje obwody w systemie, pracujące z różnymi napięciami sumacyjnymi.

Różnicowe napięcie wyjściowe AMC0x30D jest proporcjonalne do napięcia wejściowego. Wyjście jest niewrażliwe na przesunięcia poziomu masy i umożliwia stosowanie długich kabli połączeniowych.

AMC0x30D pracuje z napięciem zasilania od 3,0 do 5,5 V, niezależnym dla obu sekcji. Spełnia wymogi norm CISPR-11 i CISPR-25 w zakresie poziomu generowanych zaburzeń elektromagnetycznych. Jest zamykany w obudowie SOIC-8.

Pozostałe parametry:

• błąd offsetu: maks. ±0,8 mV (dryft ±10 μV/°C),
• błąd wzmocnienia: maks. ±0,25% (dryft ±40 ppm/°C),
• błąd nieliniowości: maks. ±0,025%,
• CMTI: min. 150 V/ns,
• zakres temp. pracy: od -40 do +125°C.\



Więcej na: www.ti.com
