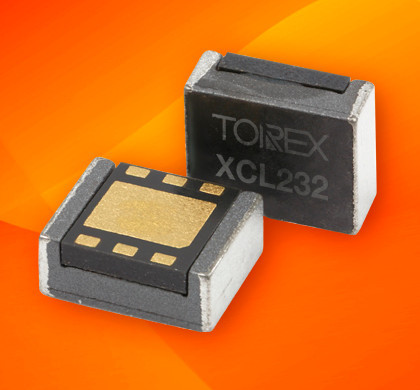

XCL232 to miniaturowy i energooszczędny konwerter DC-DC step-down ze zintegrowaną cewką, zamykany w obudowie CL-2025-03 o wymiarach 2,5 x 2,0 x 1,04 mm. Wymaga dołączenia jedynie 2 zewnętrznych kondensatorów ceramicznych, pozwalając zrealizować kompletny obwód na powierzchni zaledwie 7,56 mm².
Układ pracuje z napięciem wejściowym z zakresu od 1,8 do 6,0 V i zapewnia wydajność prądową 150 mA. Występuje w wersjach o zaprogramowanym fabrycznie napięciu wyjściowym z zakresu od 0,5 do 3,6 V. Pobiera zaledwie 200 nA prądu w stanie spoczynkowym (przy VOUT=1,8 V). Jego sprawność energetyczna sięga 86% (VIN=3,6V, VOUT=1,8 V, IOUT=10 mA) i przekracza 80% również w zakresie małych prądów obciążenia, rzędu 10 µA, co pozwala na zastosowania w urządzeniach bateryjnych.
XCL232 zapewnia dokładność stabilizacji napięcia wyjściowego wynoszącą ±20 mV dla VOUT<1,0 V i ±2% dla VOUT＞1,0 V. Pracuje w trybie PFM. Oferuje zabezpieczenie zwarciowe i podnapięciowe, wejście Chip Enable i funkcję automatycznego rozładowania pojemności wyjściowej. Jego zakres temperatury roboczej rozciąga się od -40 do +85°C.
Więcej na: www.torex-europe.com
