Diody zabezpieczające ESD odporne na impulsy do 44 A (8/20 µs)

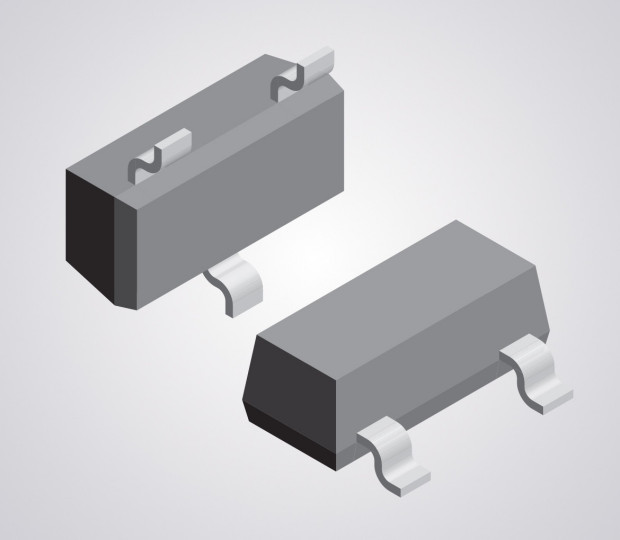

Do oferty firmy Vishay wchodzą dwie nowe serie diod zabezpieczających przed wyładowaniami ESD, zamykanych w obudowach SOT-23. Oferta obejmuje diody pojedyncze VGSOTxx i podwójne VGSOTxxC w konfiguracji ze wspólną anodą, mogące zapewnić ochronę dwukierunkową. Są to elementy z kwalifikacją AEC-Q101, mogące znaleźć zastosowanie w motoryzacji i przemyśle. Charakteryzują się małą rezystancją termiczną i odpornością na impulsy prądowe do 44 A (8/20 µs). Zapewniają zgodność ze standardami IEC 61000-4-2 i ISO 10605 (ochrona przed przepięciami do ±30 kV, przenoszonymi przez powietrze i kontakt). Mogą stanowić bezpośrednie zamienniki diod wcześniejszej serii GSOT.

Ważniejsze parametry:

• V_BR: 4,0...47 V,
• V_RWM: 3,3...36 V,
• P_PPM (8/20 μs): 400...540 W,
• P_PPM (10 x 1000 μs): 44 W,
• odporność ESD (330 pF / 330 Ω): ±30 kV,
• T_J maks.: +150°C.



Więcej na: www.vishay.com
